《2025年学霸题中题九年级物理上册苏科版》

9.(2024·盐城期中)请在两个虚线框内,将“电源”和“小灯泡$L_2”$的电路图符号连入电路,并满足两灯组成并联电路且开关只控制灯$L_2。$
]

答案：
如图所示
　　　　　　　　

10.按电路图连接实物电路。
]

答案：
如图所示
　　　　　　

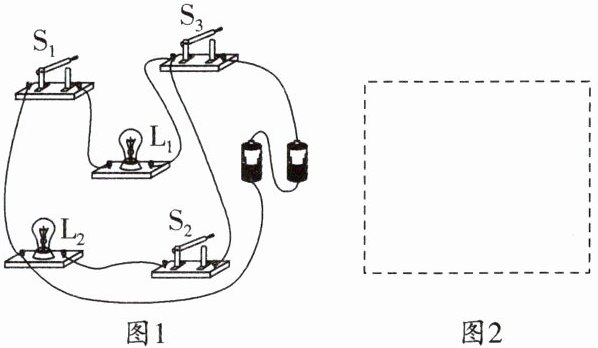

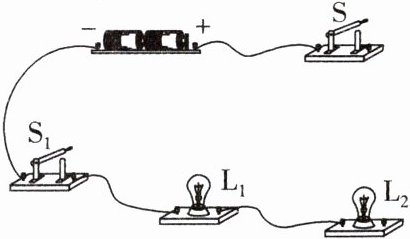

11.请根据如图1所示的实物连接图,在图2虚线框中画出对应的电路图。
]

答案：
如图所示
　　　　　　　　　

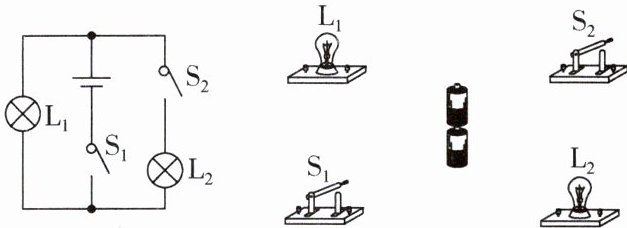

12.(2024·常州二十四周中期中)用笔画线代替导线完成电路连接。要求：组成一个并联电路,开关S控制灯$L_1$和$L_2,$开关$S_1$只控制灯$L_1。$
]

答案：
如图所示
　　　　　　

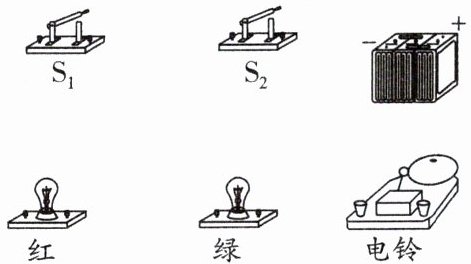

13.核心素养 科学思维 如图,根据以下要求用笔画线表示导线来连接实物图(导线不能交叉)。要求：
①只闭合$S_1$时,电铃响,红灯亮,绿灯不亮；
②只闭合$S_2$时,电铃响,绿灯亮,红灯不亮。
]

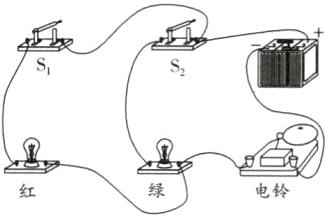

答案：
如图所示
　　　　　　

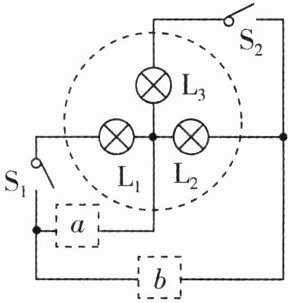

14.新素材 创新装置 如图所示是一种灯结构示意图,内有三只规格相同的LED灯,分别为$L_1、$$L_2、$$L_3,$且在“a”和“b”处应该分别接入合适的电源或一个开关$S_3,$下列符合要求的分析正确的是(C)


①“a”接$S_3,“b”$接电源$,S_3$断开$,S_1$和$S_2$闭合,三个灯并联
②“a”接$S_3,“b”$接电源,三个开关都闭合时,灯$L_2、$$L_3$并联
③“a”接电源,“b”接开关$S_3,$三个开关都闭合时,三个灯并联
④“a”接电源,“b”接开关$S_3,S_2$断开$,S_1$和$S_3$闭合,灯$L_1、$$L_2$并联
A.①②③
B.①③④
C.②③④
D.只有②④

答案： C 解析:①根据电路图可知,“a”接S₃,“b”接电源,S₃断开,S₁和S₂闭合,若电源左端为正极,电流通过L₁后分成两条支路,分别经过L₂、L₃,然后两条支路电流汇合回到电源负极,因此L₂、L₃并联后与L₁串联,故①错误;②根据电路图可知,“a”接S₃,“b”接电源,三个开关都闭合,电流从正极流出分成两条支路,分别经过L₂、L₃,然后两条支路电流汇合回到电源负极,因此L₂、L₃并联,L₁短路,故②正确;③根据电路图可知,“a”接电源,“b”接开关S₃,三个开关都闭合后,电流从正极流出分成三条支路,分别经过L₁、L₂、L₃,然后三条支路电流汇合回到电源负极,因此三个灯泡并联,故③正确;④“a”接电源,“b”接开关S₃,S₂断开,S₁和S₃闭合,L₃所在支路断路,灯L₁、L₂并联,故④正确;综上可知C符合题意.

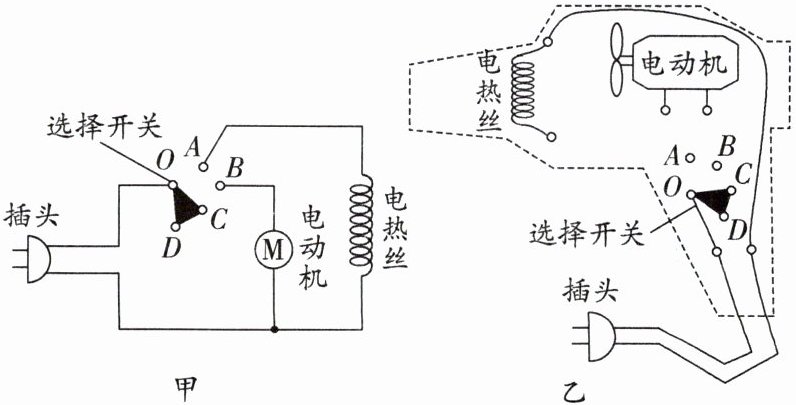

15.图甲是电吹风的电路图,图乙是电路元件实物图,选择开关绕O点转动,可分别置于OAB、OBC、OCD三个位置,使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态。请根据甲图的电路图将乙图的实物电路图补画完整。
]

答案： 【解析】：
根据电路图甲可知，当选择开关置于OAB位置时，电热丝和电动机并联接入电路，此时电吹风处于“热风挡”；当选择开关置于OBC位置时，只有电动机接入电路，电吹风处于“冷风挡”；当选择开关置于OCD位置时，电路断开，电吹风处于“停止”状态。
在连接实物图时，要按照电路图的连接方式，将电热丝、电动机、选择开关、插头正确连接，使选择开关在不同位置时能实现相应的电路状态。
【答案】：
图略（实物图中，从插头出发，将一根导线连接到选择开关的$O$点，从选择开关的$A$点引出一根导线连接到电热丝的一端，电热丝的另一端连接到电动机的一端，电动机的另一端连接到选择开关的$D$点，再从选择开关的$B$点引出一根导线连接到电动机与$D$点连接的那一端，形成并联电路，最后从选择开关的$C$点引出一根导线连接到插头的另一端）。
