《2025年学霸题中题九年级物理上册苏科版》

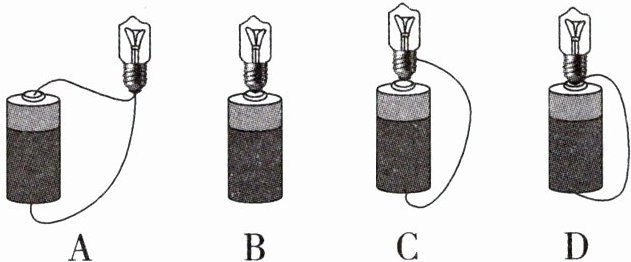

8. (2024·宿迁沭阳县期中)某组同学在做"探究小灯泡发光"的实验,小灯泡的结构如图所示,电池为新的干电池,下面能使灯泡发光的图是 (C)

答案： C

9. 如图所示电路中,如果闭合$S_1、$$S_2$且断开$S_3,$那么 (B)
A.只有$L_1$亮
B.只有$L_2$亮
C.L_1$和$L_2$均亮$
$D.L_1$和$L_2$均不亮

答案： B

10. 盲人因为看不见,很容易走进危险区域,为此小明设计了如图所示的报警器,它由木板、弹簧、接触片(A、B、C)和报警电路组成.闭合开关S,当盲人未踩到危险区域B时,接触片B与A、C接触,接触片B是导体(填"导体"或"绝缘体"),此时电铃被短路;若盲人踩到危险区域B时,接触片B在重力作用下与A、C分开,此时出现的现象是灯亮铃响.

答案： 导体 短路 灯亮铃响 解析:当盲人未踩到危险区域B时,接触片B与A、C接触,接触片B是导体,相当于导线,此时电铃被短路,不工作;若盲人踩到危险区域B时,接触片B在重力作用下与A、C分开,此时出现的现象是灯亮铃响.

11. 定时炸弹引爆装置如图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开.为使引爆装置停止工作,拆弹专家应在图中______a(填"a"或"b")处剪断导线.起爆前起爆器上______没有(填"有"或"没有")电流通过.

答案： a 没有 解析:由图可知,起爆前起爆器被导线b短路,没有电流通过起爆器,所以起爆器不工作;当设定起爆时间一到,定时开关断开,有电流通过起爆器而发生爆炸;如果剪断a处导线,则电路处于断路状态,起爆器不工作.

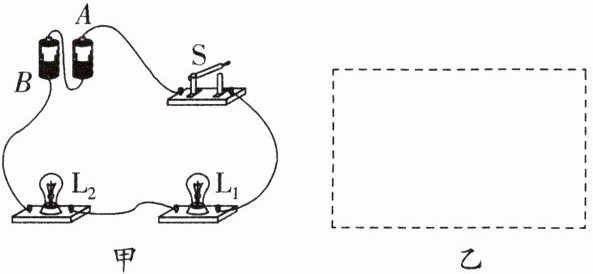

12. 小明同学连接了图甲中实物电路进行实验.

(1)按照电学实验的基本操作规则,连接电路前,小明应该将开关______(填"闭合"或"断开").
(2)连接完电路后闭合开关S,灯泡$L_1$和$L_2$均发光,此时电路中的电流方向从$L_1$到$L_2,$则电源的正极在______(填"A"或"B")端,在图乙虚线框中画出电路的电路图.
(3)小明将开关S断开,然后把灯泡$L_2$两端的接线柱用一根导线相连接,小明再次闭合开关S,灯泡$L_2$将______(填"发光"或"不发光").
(4)受上面实验现象启发,为了让两盏灯同时熄灭,小明认为可以不断开开关,而用一根导线同时连接图甲中灯泡$L_2$左端和灯泡$L_1$的右端接线柱即可.根据所学知识,我们应该告诉小明______(填"能"或"不能"),原因是______.

答案：

(1)断开
(2)A 如图所示
(3)不发光
(4)不能 会造成电源短路

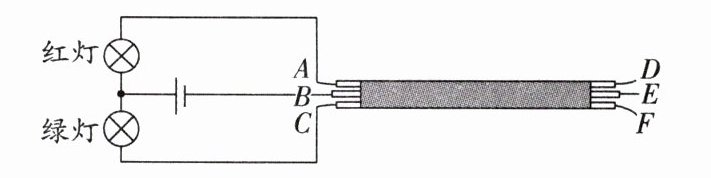

13. 核心素养 科学思维 如图所示在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示方法测试,其操作过程如下:用两个颜色不同的小灯泡接入电路,分别用导线连接D、E、F,通过观察现象,就可判断出所有导线的首尾.请你完成判断,并将结果填入表中.

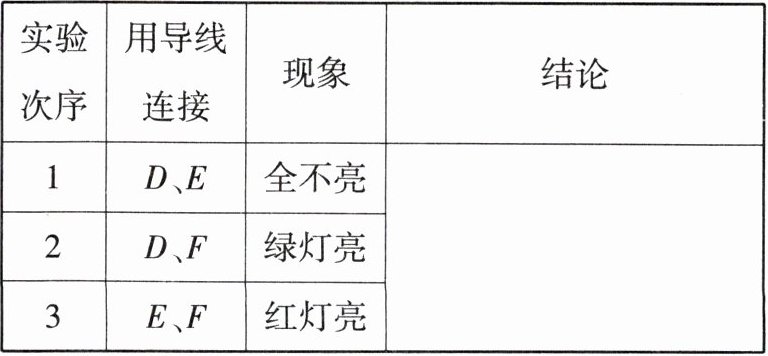

|实验次序|用导线连接|现象|结论|
|1|D、E|全不亮| |
|2|D、F|绿灯亮| |

|3|E、F|红灯亮| |

答案： A、E为一根导线,C、D为一根导线,B、F为一根导线
解析:
(1)因为连接D、E,全不亮,说明D、E没有与B连通而形成通路,故B不与D、E相连;
(2)连接D、F绿灯亮,说明D、F与B、C连通而形成通路,即D、F中的一根与B为一根导线,或与C为一根导线,所以E一定是与A为一根导线;
(3)连接E、F红灯亮,说明E、F与A、B连通而形成通路,即E、F中的一根与A为一根导线,或与B为一根导线,所以D一定是与C为一根导线;
由此可知,与B是一根导线的为F;D一定是与C为一根导线;E一定是与A为一根导线.
