8. 小刚和小强在探究串并联电路的实验中:
(1)在连接过程中,开关应该是______(填"断开"或"闭合")的.

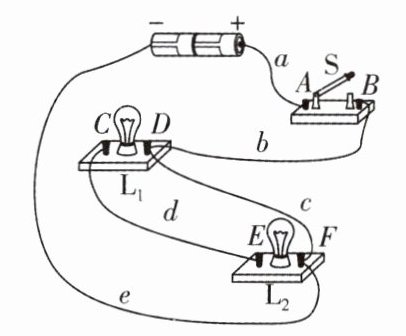

(2)小刚连接了如图所示电路,如果合上开关,两个灯泡都将______(填"不会发光"或"会被烧坏"),出现______(填"断路"或"短路")现象.

(3)小刚想将电路全部拆散,重新连接.小强认为只需拆除c这一根导线,就能成为两灯______(填"串联"或"并联")的正确电路.小强将多余的c导线拆除以后,闭合开关S时,小电灯$L_1、$$L_2$都不亮.用一段导线的两端接触A、B两点时,两灯都不亮;接触C、D两点时,两灯也不亮;接触E、F两点时,只有灯$L_1$亮.对此,下列判断中正确的是______.
A. 灯$L_1$断路
B. 灯$L_2$断路
C. 开关S断路
D. 灯$L_2$短路
(4)小强认为,在小刚连接的电路中,如果将某根导线的一端移接到另一位置,电路就能成为两灯并联的正确电路了.请在图中要移接的导线上打上"×"号,并画出改动后的导线.

答案：

(1)断开
(2)不会发光 短路
(3)串联 B
(4)见解析图
解析:
(1)连接电路时,为了安全起见,开关必须处于断开状态.
(2)根据电路图可知,合上开关后,电源两极直接用导线连接起来,形成了电源短路,因此灯泡都不发光.
(3)根据电路图可知,拆除c这根导线,电流从电源正极依次经过两个灯泡回到电源负极,因此两灯串联连接;小强将多余的c导线拆除以后,闭合开关S时,电灯L₁、L₂都不亮,说明电路出现了断路;用一段导线的两端接触A、B两点时,两灯都不亮,说明A、B两点之外某处断路;接触C、D两点时,两灯也不亮,说明C、D两点之外某处断路;接触E、F两点时,只有灯L₁亮,说明灯L₂断路,故选B.
(4)如图所示(合理即可)

9. 新素材 创新装置 如图,在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机.小明、小红分别在不透光挡板(图中未画出)两侧,通过控制灯泡闪光次数来向对方发送不同信息,图中虚线表示可固定挡板的位置.则 (B)

A.挡板沿AA'固定,灯泡$L_1$显示操控开关$S_1$的人所发信息
B.挡板沿AA'固定,灯泡$L_1$显示操控开关$S_2$的人所发信息
C.挡板沿BB'固定,灯泡$L_2$显示操控开关$S_1$的人所发信息
D.挡板沿BB'固定,灯泡$L_2$显示操控开关$S_2$的人所发信息

答案： B 解析:AB.挡板沿AA'固定,开关S₂控制灯泡L₁,开关S₂和灯泡L₁分别在挡板AA'两侧,灯泡L₁能显示操控开关S₂的人所发信息,故A错误,B正确;CD.挡板沿BB'固定,开关S₁控制灯泡L₂,开关S₁和灯泡L₂都在挡板BB'的上方,灯泡L₂显示的信息不能传递到对方,故CD错误.故选B.
重难点拨
本题要点在于人通过控制开关,来控制与开关串联的灯泡,同时自己控制的灯泡要和对方处于挡板的同一侧才能实现信息的传递,故确定挡板沿AA'固定.

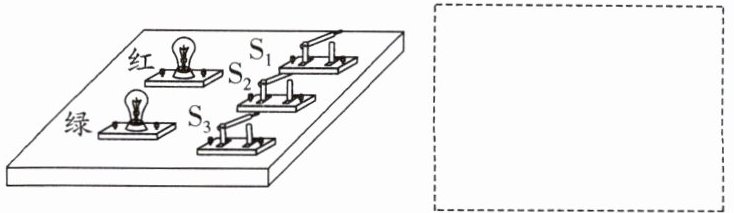

10. 设计电路:如图所示的电路盒,面板上有红灯、绿灯各一个,三个拨动开关$S_1、$$S_2、$$S_3,$为了在不打开盒子的情况下探究盒内的电路结构,小明做了多次实验并将结果填入下表.画出该盒内的电路图.

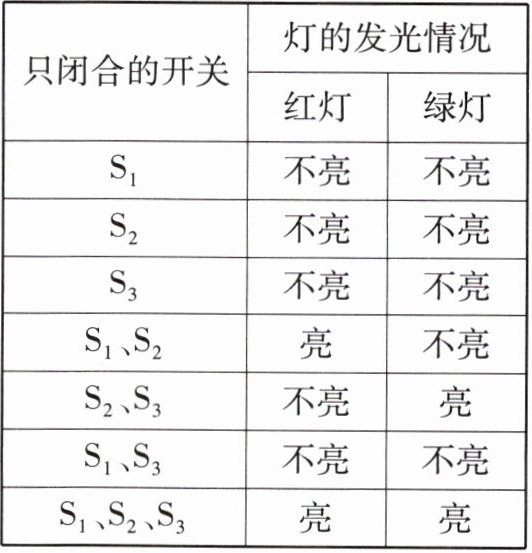

|只闭合的开关|灯的发光情况|
| |红灯|绿灯|
|$S_1$|不亮|不亮|
|$S_2$|不亮|不亮|
|$S_3$|不亮|不亮|
|$S_1、$$S_2$|亮|不亮|
|$S_2、$$S_3$|不亮|亮|
|$S_1、$$S_3$|不亮|不亮|
|$S_1、$$S_2、$$S_3$|亮|亮|

答案：
如图所示

解析:由表格分析可知:①单独闭合S₁或S₂或S₃,灯都不亮,说明每个灯至少需要同时闭合两个或两个以上的开关,才可以正常工作.②当闭合开关S₁、S₂或S₂、S₃时,只有一个灯亮,闭合开关S₁、S₃时灯不亮,说明两灯并联,且S₂是干路开关,S₁、S₃分别控制一个灯.③当闭合S₁、S₂时,红灯亮,说明S₁控制的是红灯;当闭合S₂、S₃时,绿灯亮,说明S₃控制的是绿灯;综合上述情况,可以判断出:两灯并联,且开关S₂在干路,S₁、红灯在同一支路,S₃、绿灯在同一支路.
