9. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 (D)

A.撤去导线a,电流表测量的是电路的总电流
B.撤去导线a,电流表测量的是小灯泡$L_1$的电流
C.撤去导线b,电流表测量的是小灯泡$L_2$的电流
D.撤去导线c,电流表测量的是小灯泡$L_2$的电流

答案： D

10. 在如图所示的电路中,下列说法正确的是 (D)

A. $L_{1}$、$L_{2}$、$L_{3}$串联

B. $L_{2}$、$L_{3}$并联，再与$L_{1}$串联

C. 电流表$A_{2}$测$L_{3}$的电流

D. 电流表$A_{1}$测$L_{1}$、$L_{2}$并联的总电流

答案： 1. 首先分析电路连接方式：
电流从电源正极流出，经过开关后，分为三条支路，一条支路经过$L_1$，一条支路经过$A_2$和$L_2$，一条支路经过$L_3$，然后汇合经过$A_1$回到电源负极。
所以$L_1$、$L_2$、$L_3$是并联关系。
2. 然后分析电流表测量对象：
电流表$A_1$测$L_1$、$L_2$的总电流；
电流表$A_2$与$L_2$串联，测$L_2$的电流。
3. 最后看选项：
$A$选项：$L_1$、$L_2$、$L_3$是并联，不是串联，$A$错误。
$B$选项：$L_1$、$L_2$、$L_3$是并联，不是$L_2$、$L_3$并联再与$L_1$串联，$B$错误。
$C$选项：电流表$A_2$测$L_2$的电流，不是$L_3$的电流，$C$错误。
$D$选项：电流表$A_1$测$L_1$、$L_2$的总电流，$D$正确。
答案：$D$。

11. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线连接电路,要求$:L_1$和$L_2$并联,开关S控制$L_1,$电流表测$L_2$的电流.并请标出电源的“+”“-”.

答案：
如图所示

12. 如图所示,在用电流表测电流的实验中:

(1)电流表应先用 量程试触.
(2)若某同学连接的电路如图甲所示,则电流表测的是灯 的电流.闭合开关后,如果电流表的示数如图乙所示,则通过该灯的电流是 mA.
(3)只需改动一根导线就可测得总电流,请在图中用“×”指出需改动的导线,并在原图中画出正确的电路连线.
(4)若闭合开关后,灯均亮,电流表指针不发生偏转,那么原因可能是 .
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短接
D. 电源供电不足

答案：

(1)0~3 A(或大)
(2)L₂ 460
(3)见解析图
(4)C 解析:
(1)在不能确定被测电流的大小时,电流表应先用0~3 A(或大)量程试触.
(2)若某同学连接的电路如题图甲所示,分析实物图,电流表与L₂串联,即电流表测量灯L₂的电流;闭合开关后,如果电流表的示数如题图乙所示,电流表使用小量程,分度值为0.02 A,电流表读数即通过该灯的电流是0.46 A,0.46 A=460 mA.
(3)将L₁右端连接到电流表的导线改接到电流表的负接线柱,此时电流表在干路上,即电流表测量干路电流,如图所示.
(4)若闭合开关后,灯均亮,电流表指针不发生偏转.A. 电流表内部断路时,电路断路,灯L₂不会亮,故A错误;B. 开关处接触不良时,也是断路,两灯不会亮,故B错误;C. 电流表被短接时,电流仍能通过灯L₂,而电流表无示数,故C正确;D. 电源供电不足时,仍有电流通过电流表,电流表也应有示数,故D错误.故选C.

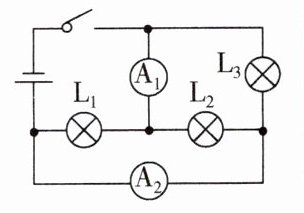

13. 如图所示,电路中所有元件均完好,其中$L_1、$$L_2、$$L_3$为三个完全相同的发光二极管,二极管具有单向导电性,电流只能从其正极流入、负极流出.则开关S闭合后,下列说法正确的是 ( D)

$A. L_1、$$L_2、$$L_3$并联,且都发光
$B. 电流表$A_2$测干路电流$C. L_2$与$L_3$并联$,L_1$不发光$D. 电流表$A_1$测通过$L_3$的电流

答案： D 解析:发光二极管具有单向导电性,由图得,开关闭合时,L₁、L₃并联,L₂不发光,故AC错误;电流表A₁、A₂分别测量L₃、L₁电流,故D正确,B错误.故选D.

14. 请你设计一个电路图,要求将$L_1、$$L_2$并联,开关$S_1$作为总开关$,S_2$控制灯$L_2,$电流表$A_1$测干路电流,电流表$A_2$测$L_1$所在支路电流,并根据要求在虚线框中画出电路图,再根据电路图用笔画线将实物连接好.

答案：
如图所示 　　 解析:题目中要求两个灯并联,A₁测干路电流,所以A₁要串联在干路中,A₂测通过L₁的电流,所以A₂要与L₁串联,开关S₁作为总开关,串联在干路中,S₂控制灯L₂,S₂与灯L₂串联;连实物图时,首先连接好电源,把两个干电池串联起来,从电源的正极出发,经过开关S₁后分成两条支路,一条支路是A₂与L₁串联,另一条支路L₂与S₂串联,两条支路合成干路,流经电流表A₁回到电源的负极.
