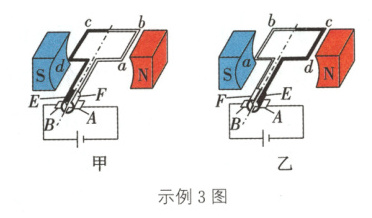

示例3 如图甲、乙所示为直流电动机在两个不同时刻的工作原理图。 根据图示，下列对直流电动机工作原理的分析，错误的是（ ）

A. 在这两个时刻，导体ab中的电流方向不同，受到的磁场力方向也不同
B. 在这两个时刻，导体cd中的电流方向相同，转动方向相同
C. 在这两个时刻，线圈的转动方向相同
D. 在这两个时刻，导体ab和cd所受到的力的大小相同
解析：导体ab在图甲中的电流方向是由b到a，在图乙中的电流方向是由a到b，两图中电流方向相反，而导体ab所在处的磁场方向相同，因此ab受到的磁场力方向不同，A说法正确。 同理，这两个时刻导体cd中的电流方向不同，转动方向也不同，B说法错误。 在这两个时刻导体ab、cd中的电流大小相同，所处磁场强弱也相同，因此受力大小相同，D说法正确。 由于换向器的作用，两个时刻线圈的转动方向相同，C说法正确。
答案：B
