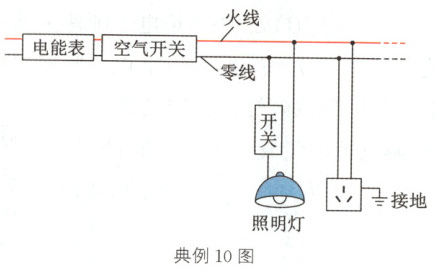

典例10（2024·武汉）如图所示为某同学家部分家庭电路的示意图.电能表上标有“220 V 10(40)A”的字样，他家正在使用的所有用电器总功率为6 kW，其中电饭煲的功率为1.5 kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸.空气开关跳闸的原因可能是（ ）

A. 照明灯的开关接在了零线与灯泡之间
B. 用电器的总功率过大
C. 电热水壶的内部电路短路
D. 接入电热水壶的插座短路
解析：照明灯的开关接在了零线与灯泡之间，易发生触电事故，不会影响灯泡中电流的大小，也就不会影响空气开关中电流的大小，不会引起空气开关跳闸，即A不可能.若电热水壶正常工作，则$P_{总}=6kW - 1.5kW + 1kW = 5.5kW$，而电路允许消耗的最大功率$P_{最大}=220V×40A = 8.8×10^{3}W = 8.8kW$，所以空气开关跳闸的原因不可能是用电器的总功率过大，即B不可能.将电热水壶插头插入插座中，其他用电器仍正常工作，表明此时电路正常；闭合电热水壶上的开关，空气开关跳闸，这是由于电热水壶的内部电路短路造成的，故C可能.若接入电热水壶的插座短路，则未接入电热水壶时空气开关因短路就跳闸了，故D不可能.
答案：C

答案：

典例11 当小东把学习用的台灯插头插入插座，闭合台灯开关时，原来室内正常发光的电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）
A. 台灯灯丝断了
B. 台灯插头内部短路
C. 台灯灯泡的灯头内部短路
D. 插座内部短路

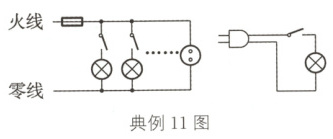

解析：导致干路中保险丝熔断的原因通常有两种：一是用电器的总功率过大；二是电路短路.因为台灯的电功率较小，所以不可能是第一种原因.当然更不可能是台灯灯丝断了，因为在家庭电路中各个用电器之间是并联的，台灯灯丝断了，不会影响原家庭电路中其他的用电器，故A错.下面根据题意画出如图所示的示意图来分析和判断另外三个选项.若插座内部短路，则在台灯插头插入插座之前，电路就已短路了，故D错；若台灯插头内部短路，则在插头插入插座未闭合台灯开关时，电路就已短路了，故B错；若台灯灯泡的灯头内部短路，则把台灯插头插入插座，闭合台灯开关时，电路就会短路，故C对.

答案：C

答案：
