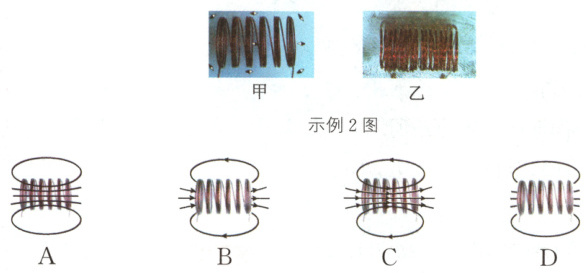

示例2（北京中考）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示. 铁屑静止时的分布情况如图乙所示. 下列图中能正确用磁感线描述这两个实验现象的是（ ）

解析：本题中的磁感线应是按照图乙中铁屑在磁场中排列的情况和图甲中小磁针在磁场中静止时N极的指向画出的一些带箭头的曲线，选项C正确.

答案：

示例3（淮安中考）在“探究通电螺线管外部磁场的方向”实验中：

（1）小磁针的作用是______________.
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：______________________.
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与______方向的关系.
（4）观察实验现象后，应立即断开开关，是为了____________.
解析：（1）据磁场方向的规定和本实验的目的可知，实验中在通电螺线管周围放置一些小磁针的作用是显示小磁针处磁场的方向.（2）B处小磁针不偏转的可能原因是小磁针N极的指向与B处磁场的方向相同.（3）将电池的正负极对调，则闭合开关后，螺线管中的电流方向改变，通过观察小磁针N极的指向，并与原实验现象进行比较，可探究通电螺线管外部磁场方向与电流方向的关系.（4）因为螺线管由导线绕成，其电阻较小，实验时电路中的电流较大，电流的热效应较明显，所以为了保护电路，防止电路烧坏，观察实验现象后，应立即断开开关.

答案：（1）显示磁场方向（2）小磁针N极的指向与磁场方向相同（3）电流（4）保护电路
