《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

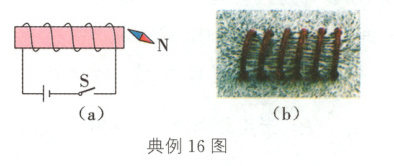

典例16（昆明中考）在探究通电螺线管外部磁场的实验中，采用了如图（a）所示的实验装置.
　　　
（1）当闭合开关S后，小磁针________（会/不会）发生偏转，说明通电螺线管与小磁针之间是通过________发生力的作用.
（2）用铁屑来做实验，得到了如图（b）所示的情形，它与________磁体的磁场分布相似.为描述磁场而引入的磁感线________真实存在的.

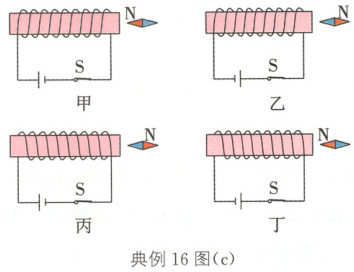

（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图（c）所示的四种情况.实验说明通电螺线管的磁极性只与它的________有关，且这个关系可以用________判断.
　　　
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图（d）所示；由图可知，在通电螺线管外部，磁感线是从________极发出，最后回到________极.
　　　　　　
解析：（1）在如图（a）所示的实验装置中，当闭合开关S后，通电螺线管产生磁场，在该磁场的作用下，小磁针会发生逆时针偏转，最后静止时小磁针N极的指向与其所在处磁场的方向一致.
（2）如图（b）所示的情形表明，通电螺线管外部的磁场与条形磁体的磁场分布相似；磁感线是描述磁场分布和方向的物理模型，它不是真实存在的.
（3）如图（c）所示的甲、丁两种情况中，通电螺线管的绕线方式不同，电流方向相同（螺线管中正面电流方向均向上），磁极极性相同；乙、丙两种情况中，通电螺线管的绕线方式不同，电流方向相同（螺线管中正面电流方向均向下），磁极极性相同，这说明通电螺线管的磁极性只与它的电流方向有关，两者之间的关系可以用安培定则判断.
（4）据安培定则可知，闭合开关S后，图（d）所示的通电螺线管的左端为S极，右端为N极；由图中小磁针的指向可知，在通电螺线管外部，磁感线是从N极出发，最后回到S极.
答案：（1）会 磁场 （2）条形 不是
（3）电流方向 安培定则（或右手螺旋定则）
（4）N S
