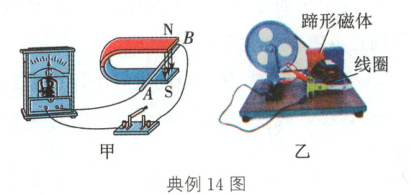

典例14 如图甲所示为探究电磁感应现象的装置.

（1）闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，则灵敏电流计的指针________（偏转/不偏转）.

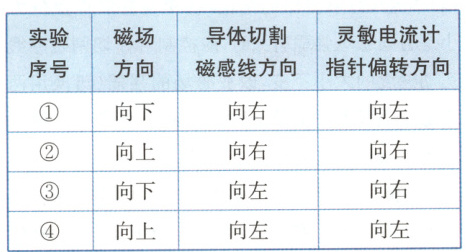

（2）利用此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如表所示：

在上述四次实验中，比较________两次实验，可知感应电流方向与磁场方向有关；比较________两次实验，可知若同时改变磁场方向和切割磁感线方向，则感应电流方向不变.
（3）在探究中还发现，导体AB水平向左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大.说明感应电流的大小与____________________有关.
（4）有同学还想探究感应电流的大小是否与磁场强弱有关，请写出简要做法：______________________________；判断方法：______________________________.
（5）如图乙所示为实验室用到的手摇发电机模型，将小灯泡换成灵敏电流计.慢慢摇动手柄，观察到灵敏电流计的指针________（左右摆动/向一侧摆动）.这表明该发电机模型发出的电是________（交变电流/直流）.
解析：（1）若让导体AB由如图甲所示位置沿竖直方向上下运动，则导体AB未切割磁感线，电路中不产生感应电流，灵敏电流计的指针不偏转.
（2）第一空运用控制变量法分析，第二空根据题意分析.
（3）比较发现：导体AB切割磁感线运动的速度越大，灵敏电流计的指针偏转角度越大，这说明感应电流的大小与导体切割磁感线运动速度的大小有关.
（4）结合（3）中得出的结论，在探究感应电流的大小是否与磁场强弱有关时，应控制导体切割磁感线运动速度的大小不变，改变磁场的强弱（可换用两个磁性强弱不同的蹄形磁体），通过观察比较灵敏电流计指针偏转的角度进行判断.
（5）手摇发电机发出的是大小和方向随时间发生周期性变化的交变电流，慢慢摇动手柄，会观察到灵敏电流计的指针左右摆动.
答案：（1）不偏转 （2）①②（或③④） ①④（或②③） （3）导体切割磁感线运动速度的大小 （4）保持导体切割磁感线运动速度的大小一定，改变磁场的强弱，观察灵敏电流计的指针偏转角度 若灵敏电流计指针的偏转角度改变，则表明感应电流的大小与磁场的强弱有关；反之则无关 （5）左右摆动 交变电流
