《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

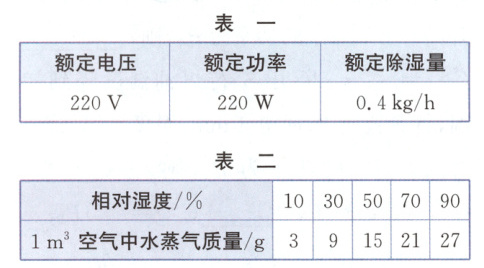

典例15（2024·南通）梅雨季节，老王选购除湿器为家中面积为12 m²的房间除湿.表一为某除湿器的部分参数，其中，额定除湿量表示每小时除去空气中水蒸气的质量；表二为环境温度30 ℃时，相对湿度与1 m³空气中水蒸气质量的对应关系，相对湿度是衡量空气中水蒸气含量的一个指标.

（1）除湿器正常工作时的电流为________A，除湿1 h消耗的电能为________kW·h，若家中只有除湿器工作，标有“1 200 imp/(kW·h)”的电能表指示灯闪烁________次.
（2）环境温度为30 ℃、相对湿度为80％时，1 m³空气中水蒸气的质量为________g，若除湿器以额定除湿量工作，使房间相对湿度由80％降至50％，约需________h.
解析：（1）I额 = $\frac{P_额}{U_额}$ = $\frac{220W}{220V}$ = 1 A，除湿1 h消耗的电能W = P额t = 0.22 kW×1 h = 0.22 kW·h，电能表指示灯闪烁的次数n = $\frac{0.22kW·h}{1kW·h}$×1 200 imp = 264 imp.（2）由表二可知，环境温度为30 ℃时，相对湿度与1 m³空气中水蒸气质量成正比，相对湿度为80％时，1 m³空气中水蒸气的质量m = $\frac{80\%}{10\%}$×3 g = 24 g.房间内空气的体积约为12 m²×3 m = 36 m³，使房间相对湿度由80％降至50％，水蒸气的质量减少约为36 m³×(24 g/m³ - 15 g/m³)=324 g = 0.324 kg，若除湿器以额定除湿量工作，约需t = $\frac{0.324kg}{0.4kg/h}$ = 0.81 h.
答案：（1）1 0.22 264 （2）24 0.81（0.675~1.08均可）

答案：

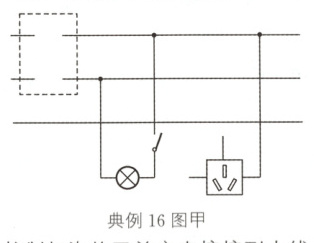

典例16（2023·苏州）请在图甲中将家庭电路补充完整（虚线框内一处接保险丝“”，另一处用导线连接）.

解析：由控制灯泡的开关应直接接到火线上可知，上方的导线是火线.为保证用电安全，保险丝应安装在火线上；三线插座应按照“左零右火中接地”的方式接入家庭电路中.

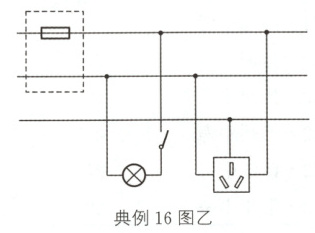

答案：如图乙所示

答案：
