典例5 (2024·徐州)如图所示，托架上有两个磁环，同名磁极相对，上面的磁环悬浮着。 托架静止挂在弹簧测力计的秤钩上。 若托架重1 N，每个磁环重1 N，则弹簧测力计的示数为 （ ）

A. 1 N
B. 3 N
C. 4 N
D. 5 N
解析: 将托架、两个磁环看作一个整体，因为该整体在竖直方向上静止，所以它在竖直方向上受到的拉力F拉与重力G二力平衡，F拉 = G = 1 N + 2 N = 3 N；因为弹簧测力计秤钩所受拉力F拉'与F拉是一对相互作用力，所以F拉' = F拉 = 3 N。
答案: B

答案：

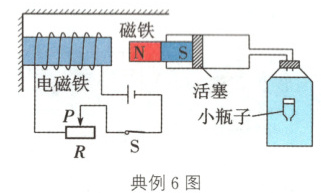

典例6 (2023·宿迁)在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示(磁铁固定在活塞上)。 闭合开关S后，滑动滑片P，使小瓶子悬停在图示位置。 对此，下列分析正确的是 （ ）

A. 电磁铁的右端为S极
B. 若将滑片P向右滑，则小瓶子将会上浮
C. 当小瓶子下沉时，小瓶子中的气体密度变小
D. 当小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
解析: 据安培定则可知，电磁铁的右端为N极，故A错误；若将滑片P向右滑，则滑动变阻器连入电路中的阻值增大，电路中的电流减小，电磁铁的磁性减弱，电磁铁对磁铁的斥力减小，活塞左移，活塞筒和大瓶子中密闭气体的体积增大，压强减小，小瓶子中的水会被挤压出来，小瓶子的重力减小，小瓶子将由悬浮变为上浮，故B正确；当小瓶子上浮时，小瓶子瓶口处水的深度减小，受到水的压强减小，故D错误；同理，若活塞右移，则小瓶子中进水，小瓶子的重力增大，小瓶子下沉，下沉时小瓶子中的气体密度变大，故C错误。
答案: B
