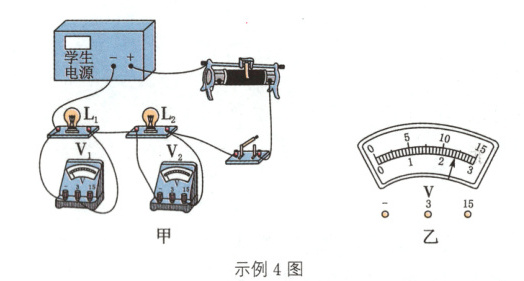

示例4 （连云港中考）在学习“电能表与电功”一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”字样的灯泡L1和L2，连接电路如图甲所示.

（1）闭合开关后，发现两灯均不发光，电压表V1的示数很大，电压表V2的示数为0，故障的原因可能是________.
（2）排除故障后闭合开关，电压表V1的示数如图乙所示，此时的电压值为________V.
（3）此实验中一定时间内电流做功的多少可以通过观察________来比较，所用的研究方法为________.
（4）如果将这两只灯泡并联接入电压为2.5V的电路中，那么较亮的灯泡是________（L1/L2）.
解析：（1）如图甲所示的电路中，灯泡L1与L2串联，V1与L1并联，V2与L2并联，闭合开关后，发现两灯均不发光，V1的示数很大，V2的示数为0，表明V1与电源之间是接通的，据串联电路的分压特点可知，故障的原因可能是L1断路.
（2）由图甲可知，V1所选量程是0～3V；由图乙可知，V1的分度值是0.1V，示数是2.4V.
（3）此实验中电路接通后，电流通过灯泡做功的过程中，电能转化为内能进而转化为光能，一定时间内电流做功越多，灯泡越亮，因此，此实验中一定时间内电流做功的多少可以通过观察灯泡的亮度来比较，所用的研究方法为转换法.
（4）灯泡L1正常发光时的电阻R1 ＝ $\frac{U1}{I1}$ ＝ $\frac{2.5V}{0.3A}$≈8.3Ω，灯泡L2正常发光时的电阻R2 ＝ $\frac{U2}{I2}$ ＝ $\frac{3.8V}{0.3A}$≈12.7Ω，由于灯丝的阻值随温度的降低而减小，所以如果将灯泡L1和L2并联接入电压为2.5V的电路中时，灯泡L2的电阻略小于12.7Ω，据W ＝ $\frac{U²}{R}$t可知，在相同时间内W1＞W2，较亮的灯泡是L1
答案：（1）L1断路 （2）2.4 （3）灯泡的亮度 转换法 （4）L1
