示例4 (2024·新疆)小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是 （ ）
解析:空调、电热水器等家用电器的额定功率均在1000W以上，额定电流均大于I额　PU额额　$\frac{1000W}{220V}$≈4.5A;家用电器全部工作时，它们的额定电.　流之和很难达到100A,故本题应选C.
　答案:C
A. 63mA
B. 630mA
C. 63A
D. 630A

答案：

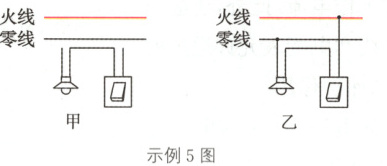

示例5 (淮安中考)将灯泡与开关连接到图甲中的家庭电路中。

解析:为保证用电安全，图甲中控制灯泡的开关应直接连到火线上，左边的灯头线直接连到零线上.
　答案:如图乙所示

答案：
