典例6（株洲中考）如图所示为交流发电机原理图，线圈在磁场中转动，则（ ）

A. 两磁极间的磁场方向向左
B. 线圈在磁场中切割磁感线
C. 通过灯泡的电流方向不变
D. 线圈一定不受磁场力作用
解析：图中两磁极间的磁场方向向右，A错；线圈在磁场中切割磁感线，B对；通过灯泡的电流是交变电流，电流的方向随时间发生周期性的变化，C错；由于线圈中有感应电流通过，所以从正面看，其左、右两边都受磁场力作用，D错.
答案：B

答案：

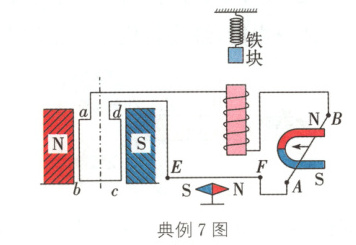

典例7（安顺中考）某同学为了同时验证老师课堂上讲过的“电磁感应现象”“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合线路，当他将图中导体AB金属杆的一部分在磁场中水平向左运动时，电路中会相应地发生哪些物理现象：____________________；__________________.

解析：当某同学将图中导体AB金属杆的一部分在磁场中水平向左运动时，由于闭合电路中的一部分导体在磁场中做切割磁感线的运动，所以闭合电路中会产生感应电流；由于通电导线EF下方存在磁场，所以小磁针会发生偏转；由于磁场对通电线圈ab边、cd边有大小相等、方向相反的作用力，所以线圈abcd会绕图中的点划线(竖直轴)转动；由于通电螺线管周围的磁场与条形磁体周围的磁场相似，所以螺线管对上方的铁块有吸引力，铁块会向下移动.
答案：铁块向下移动 小磁针发生偏转(合理即可)

答案：

典例8（2024·泸州）如图所示，ab、cd两根光滑平行金属导轨固定在同一水平面内，处于蹄形磁体磁场中的金属杆pq放在导轨上，在外力作用下沿导轨运动.若ad之间断开，则电路中________（有/无）感应电流；若ad之间接入灵敏电流计，pq杆向右运动时，指针向右偏，pq杆向左运动时，指针将向________偏；若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁体的南北极，pq杆通电后由静止开始沿导轨向________运动.

解析：据感应电流产生的条件可知，若ad之间断开，则电路中无感应电流；由磁场方向不变，导体切割磁感线运动的方向改变，电路中感应电流的方向改变可知，若ad之间接入灵敏电流计，pq杆向右运动时指针向右偏，pq杆向左运动时指针向左偏；由电流方向和磁场方向都改变，磁场对通电导体作用力的方向不变可知，若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁体的南北极，pq杆通电后由静止开始沿导轨向右运动.
答案：无 左 右
