《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

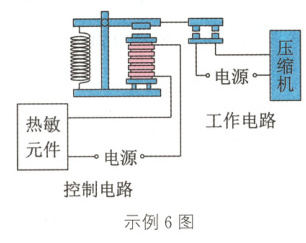

示例6（成都中考）为实现节能和智能控制，空调内部用到了传感器和电磁继电器，如图所示为启动或停止空调压缩机的电路示意图. 电磁继电器是利用电磁铁控制工作电路通断的______（用电器/电源/开关）. 夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性______，低于设定温度时，工作电路就断开，停止制冷.

解析：电磁继电器是利用电磁铁磁性的有无或强弱来控制衔铁的吸下或弹起，从而控制工作电路的通、断或组成情况的，它相当于一个开关. 在电磁铁线圈的匝数一定时，控制电路的电流减小，电磁铁的磁性减弱.
漫画速记：电磁继电器是利用电磁铁来控制工作电路的一种开关
答案：开关 减弱

答案：

典例1 如图所示为奥斯特实验的示意图. 实验结论：通电导线周围存在________，支持此结论的现象是__________________________. 如果移走小磁针，该结论________（成立/不成立）.

解析：奥斯特实验的结论是通电导线周围存在磁场，支持此结论的现象是闭合开关，小磁针发生偏转. 本实验中小磁针的作用是反映磁场是否存在，这是转换法的一种应用. 如果移走小磁针，该结论仍然成立.
答案：磁场闭合开关，小磁针发生偏转   成立
对接教材
本题源于教材P38活动16.4有关奥斯特实验的探究，不仅注重对实验现象和结论的考查，还对实验中的物理方法进行考查.

答案：

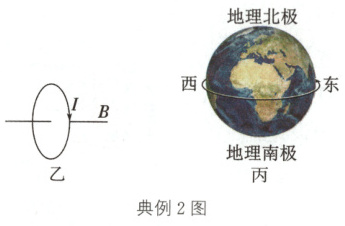

典例2（扬州中考）通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定.
（1）图甲中螺线管的A端是________极.

（2）螺线管实际上就是由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极.现一单匝圆形通电线圈中的电流方向如图乙所示，则其B端是________极.

（3）地球周围存在磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，如图丙所示，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向________（相同/相反）.物理学规定正电荷定向移动方向为电流方向，那么地球带________（正/负）电.
解析：（1）（2）据安培定则可知，图甲中螺线管的A端是N极，图乙中单匝圆形通电线圈的B端是N极.
（3）地磁北极在地理南极附近，据安培定则可知，由于地球带电自转形成的圆形电流的方向与地球自转方向相反.物理学规定正电荷定向移动方向为电流方向，那么负电荷定向移动方向与电流方向相反，地球带负电.
答案:(1)N(2)N(3)相反  负

答案：
