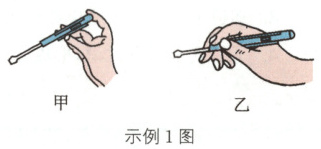

示例1 (常州中考)测电笔可测试导线是火线还是零线。如图所示，持笔方式正确的是______；将笔尖与导线接触，若氖管发光，则导线为______。

解析：测电笔的正确使用方法:用手接触笔尾金属电极，笔尖金属电极接触电线或与电线相连的导体，如图甲所示的方法正确.若笔尖接触被测导线时氖管发光，则被测导线是火线.

答案：甲 火线

答案：

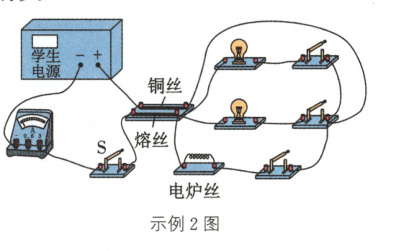

示例2 (无锡中考)如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断。下列说法正确的是 （ ）
① 实验说明电路超负荷运行会引起安全事故。
② 实验中通过熔丝的电流大于铜丝。
③ 通电相同的时间，熔丝所产生的热量多于铜丝。
④ 随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流有关。

解析:在如图所示的电路中，接通电源，闭合开关S，随着支路开关依次闭合,P点逐渐增大,I怠=也逐渐增大,熔丝最终熔断,说明电路超负荷运行会引起安全事故，也说明电流通过导体产生的热量与电流有关，①④均对.熔丝和铜丝串联在电路中，通过两者的电流I及两者的通电时间t相同,R熔丝＞R铜丝,据Q=I²Rt可知,Q熔丝＞Q铜丝,②错、③对.故选B.
答案:B
A. ①②
B. ①③④
C. ②③④
D. ①②③④
