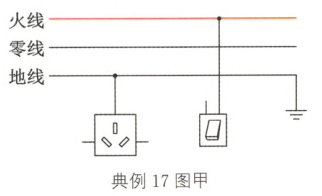

典例17（2024·镇江）如图甲，请将开关和三线插座正确接入家庭电路，使开关能控制插座的通、断电.

解析：要使开关能控制插座的通、断电，应将开关与插座串联.在家庭电路中，为保证用电安全，开关应直接接到火线上，三线插座应按照“左零右火中接地”的方式接入电路中.

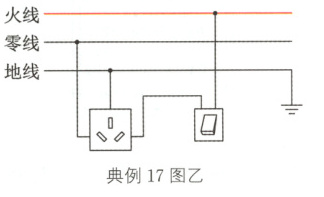

答案：如图乙所示

答案：

例1（宿迁中考）如图所示为探究“影响电流热效应因素”的实验装置，将$R_1$、$R_2$两电阻丝密封在两只完全相同的烧瓶内，且$R_1 ＞ R_2$，瓶内装入等质量的煤油，下列说法错误的是（ ）

A. 烧瓶内选用比热容较小的液体，可以使实验现象更明显
B. 该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C. 实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D. 若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
解析：在如图所示的实验装置中，闭合开关后，烧瓶内的电阻丝通电产生的热量$Q$的多少无法直接观察，但$Q$被液体吸收，液体吸热后升温，由$Q = cm\Delta t$可知，在$c$、$m$相同时，$Q\propto\Delta t$，实验中可通过温度计示数的变化$\Delta t$来比较电阻丝产生热量$Q$的多少，这是转换法的一个运用，C对；因为在$Q$、$m$一定时，$\Delta t\propto\frac{1}{c}$，所以烧瓶内选用比热容小的液体，可以使实验现象更明显，A对。在如图所示的电路中，闭合开关后，$R_1$与$R_2$串联，$I_{1}=I_{2}$，$t_{1时}=t_{2时}$，据控制变量法的要求可知，该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系，B对。若只将一个烧瓶内的煤油换成等质量的水，则由于闭合开关后同一段时间内两烧瓶中的$Q$不同，所以据$c = \frac{Q}{m\Delta t}$和控制变量法的要求可知，不能通过比较$\Delta t$来比较$c$，D错。
答案：D

答案：

例2（2024·盐城）在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表表盘如图所示，该电能表的示数为______$kW\cdot h$，他家同时工作的用电器总功率不能超过______$W$。小明想测家中电热水壶的功率，只让电热水壶在电路中工作，当指示灯闪烁了48次，用时1 min，则该电热水壶的功率为______$W$。

解析：由图可知，电能表显示的数字为003266，最后一位是小数，单位是$kW\cdot h$，此时的读数为326.6$kW\cdot h$。由电能表的参数可知，电能表工作电压是220 V，允许通过的最大电流为40 A，他家同时工作的用电器最大总功率$P = UI = 220\ V\times40\ A = 8800\ W$。指示灯闪烁48次消耗电能$W = \frac{48}{1600}kW\cdot h=\frac{3}{100}kW\cdot h$，该用电器实际功率$P'=\frac{W}{t}=\frac{\frac{3}{100}kW\cdot h}{\frac{1}{60}h}=1.8\ kW = 1800\ W$。

答案:326.6    8800   1800
