典例11（南通中考）如图所示为汽车启动装置原理图.对于这一装置及其工作特点，下列说法不正确的是（ ）
　　　　　　　
A. 旋转钥匙能使电磁铁所在电路工作
B. 电磁铁的工作电压比电动机的工作电压低
C. 电磁铁通电时，上端是S极，下端是N极
D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触
解析：由图可知，汽车启动时，旋转钥匙（相当于闭合开关），电磁铁所在的控制电路闭合，开始工作.电磁铁因通电而具有磁性，吸引上方的衔铁，杠杆转动使触点A向右与触点B接触，电动机所在的工作电路接通，电动机开始工作；电磁铁的工作电压U1由一个电源提供，电动机的工作电压U2由串联的两个电源提供，U1＜U2；据安培定则可知，图中电磁铁通电时，上端是N极，下端是S极.
答案：C

答案：

典例12（2024·武汉）如图所示为一种温度自动控制装置的原理图.制作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相连.
　　　　　　
（1）闭合开关S后，当温度达到________℃时，发热电阻就停止加热.
（2）当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的________端为正极.
（3）为增强电磁铁的磁性，下列措施一定可行的是________（填序号）.
①增大“电源1”的电压
②减小“电源2”的电压
③减少电磁铁线圈匝数
④改变电磁铁中电流方向
解析：（1）由图可知，闭合开关S后，当温度达到90℃时，水银温度计中的水银与金属丝接触，电磁铁所在电路被接通，电磁铁具有磁性，吸引衔铁，触点开关断开，发热电阻停止加热.
（2）当电磁铁中有电流通过时，若它的左端为N极，则据安培定则可知，电磁铁线圈正面导线中的电流方向向上，电流是从“电源1”的右端流出的，右端为正极.
（3）为增强电磁铁的磁性，可以增大线圈中的电流或增加线圈的匝数，一定可行的措施是①.
答案：（1）90 （2）右 （3）①

答案：

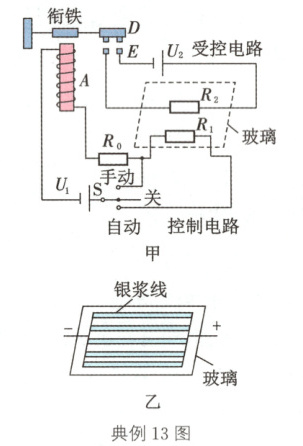

典例13（无锡中考）冬季，汽车后风窗玻璃上常会形成一层薄霜，导致驾驶员无法准确观察后方情况.为保障行车安全，后风窗玻璃装有加热除霜电路.如图甲所示为某同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成.控制电路中S接“手动”时，电磁铁A通电吸引衔铁，使触点D、E接触、受控电路中电热丝R2工作，对玻璃均匀加热.S接“自动”时，加热过程中，玻璃温度升高至45℃时，触点D、E恰好脱开，此时控制电路中通过的电流为0.02A.电路中U1＝6V，U2＝12V，R0＝150Ω，R2＝0.8Ω，R1为固定在玻璃内的热敏电阻，其温度始终与玻璃温度相同，阻值随温度升高而增大.若电热丝R2所产生的热量完全被玻璃吸收，玻璃的质量为9kg，玻璃的比热容为0.8×10³J/（kg·℃）.电磁铁A线圈的电阻忽略不计.
　　　　　
　　　　　　
（1）开关S接“手动”：
①电磁铁A通电时具有磁性，此现象称为电流的________效应，A的上端是________极.
②将玻璃从－5℃加热至45℃，所需的时间是多少？
（2）开关S接“自动”.玻璃的温度为15℃和45℃时，控制电路的功率相差了0.03W，则15℃时热敏电阻R1的阻值为________Ω.
（3）汽车后风窗玻璃上的电热丝R2是通过丝网印刷的方式将专用的导电银浆印刷到玻璃的表面烧结制成，如图乙所示，在电压U2不变的情况下，为增大电热丝R2的加热功率，请从银浆线的厚度、条数、粗细等方面，提出一种改进措施____________________.
解析：（1）开关S接“手动”：
①电磁铁A通电时具有磁性，这是电生磁，此现象称为电流的磁效应，据安培定则可知，A的上端是N极.
② $t=\frac{W}{P}$，$W = Q_{吸}=cm\Delta t$，$P=\frac{U_{2}^{2}}{R_{2}}$.
（2）开关S接“自动”.据题意，玻璃的温度为45℃时，控制电路中通过的电流I1＝0.02A，消耗的电功率P1＝U1I1＝6V×0.02A＝0.12W；因为R1的阻值随温度的降低而减小，所以据题意玻璃的温度为15℃时，控制电路消耗的电功率P2＝P1＋ΔP＝0.12W＋0.03W＝0.15W，总电阻R总＝$\frac{U_{1}^{2}}{P_{2}}=\frac{(6V)^{2}}{0.15W}=240Ω$，R1＝R总－R0＝240Ω－150Ω＝90Ω.
（3）由P2＝$\frac{U_{2}^{2}}{R_{2}}$可知，P2与R2成反比；由图乙可知，R2由若干条银浆线并联而成，据影响电阻大小的因素、并联电路电阻的特点可知，增加银浆线的横截面积和条数，可减小R2，从而增大P2.
答案：（1）①磁 N
②玻璃从－5℃升高到45℃需要吸收的热量Q＝c玻璃m玻璃Δt＝0.8×10³J/（kg·℃）×9kg×[45℃－（－5℃）]＝3.6×10^5J，电热丝R2的电功率P＝$\frac{U_{2}^{2}}{R_{2}}=\frac{(12V)^{2}}{0.8Ω}=180W$，电热丝产生的热量完全被玻璃吸收，所以W＝Q，加热所需的时间t＝$\frac{W}{P}=\frac{Q}{P}=\frac{3.6×10^5J}{180W}=2000s$.
（2）90
（3）增加银浆线的厚度（或增加银浆线的条数；或将银浆线加粗等合理答案均可）
