典例1（2024·无锡）用如图所示的电路测量小灯泡的功率，实验原理是________.闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8 V，观察小灯泡的亮度，读出电压表、电流表的示数记录在下表中.则小灯泡L的额定功率为________ W，小灯泡的亮度由________决定.

|实验序号|电压U/V|电流I/A|小灯泡的亮度|
|----|----|----|----|
|①|3.0|0.28|较亮|
|②|3.8|0.30|正常发光|
|③|4.2|0.32|过亮|
解析：用如图所示的电路测量小灯泡的功率，实验原理是P=UI.PL额=UL额IL额=3.8 V×0.30 A=1.14 W.比较①②③次实验可知，U增大，I随之增大，小灯泡的亮度增大；由P=UI可知，小灯泡的亮度由实际功率决定.
答案：P=UI 1.14 实际功率

答案：

典例2（盐城中考）小聪做“测量灯泡的电功率”实验，灯泡上标有“2.5 V”字样.

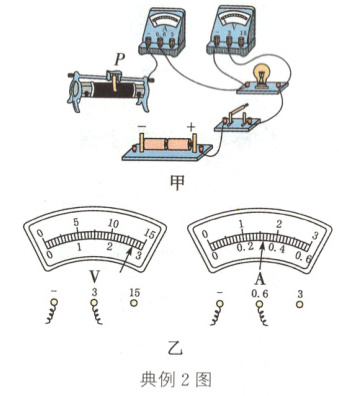

（1）请用笔画线代替导线将图甲连接完整，要求：当滑片P向右滑动时，灯泡变亮.

（2）电路连接正确且无故障，闭合开关，两电表示数如图乙所示，电压表的示数为________V，造成此现象的原因是________________________.
（3）调整后继续实验，数据如下：
|序号|1|2|3|4|5|6|7|
|----|----|----|----|----|----|----|
|电压/V|0.3|0.5|1.0|1.5|2.0|2.5|2.8|
|电流/A|0.12|0.16|0.21|0.26|0.30|0.32|0.33|
灯泡的额定功率为________W.
（4）请根据实验数据在图丙中画出灯泡的电流与电压的关系图像，由图像可知，当灯泡两端电压为2.2 V时，通过灯泡的电流为________A.

（5）同组的小华在做此实验时，正确连接电路，无论怎样调节滑动变阻器的滑片都不能使灯泡正常发光，出现这一现象的原因可能是______________________________.

解析：（1）当滑片P向右滑动时，要求灯泡变亮，则电路中的电流要变大，总电阻要变小，滑动变阻器连入电路中的阻值要变小，应将滑动变阻器右下方的接线柱连入电路.（2）如图乙所示，电压表所选量程为0~3 V，分度值为0.1 V，示数为2.7 V.据串联电路的分压特点可知，造成电压表示数较大的原因是滑动变阻器连入电路中的阻值较小.（3）PL额=UL额IL额=2.5 V×0.32 A=0.8 W.（4）描点画图.由图像可知，U=2.2 V时，I=0.31 A.（5）当UL=UL额=2.5 V时，灯泡正常发光，正确连接电路，无论怎样调节滑动变阻器的滑片都不能使灯泡正常发光的原因有两种可能：一是电源电压小于2.5 V；二是滑动变阻器的最大阻值较小，使灯泡两端分得的电压始终大于2.5 V.

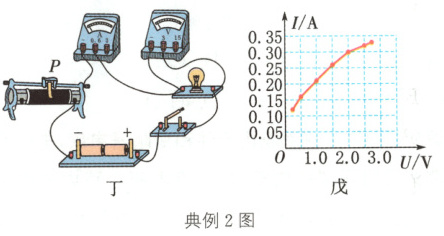

答案：（1）如图丁所示 （2）2.7 滑动变阻器连入电路中的阻值较小 （3）0.8 （4）如图戊所示 0.31 （5）电源电压小于2.5 V（或滑动变阻器的最大阻值较小）
