《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

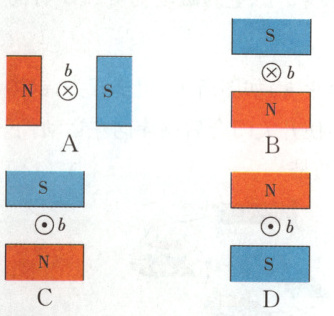

典例3 在物理学中，用“⊗”表示电流的方向垂直于纸面向里，“⊙”表示电流的方向垂直于纸面向外.如图所示，表示直导体a在磁场中受到一个既与电流方向垂直，又与磁感线方向垂直的水平向左的磁场力F.在下列四种情况中，通电导体b受到的磁场力方向水平向左的是（ ）


解析：通电导体在磁场中的受力方向与导体中电流的方向和磁场的方向都有关，当改变其中的一个因素时，导体的受力方向改变，而同时改变两个因素时，导体的受力方向不变.根据上述知识，与例图进行比较可知，A中b受到的磁场力方向竖直向下；B中b受到的磁场力方向水平向右；C中b受到的磁场力方向水平向左；D中b受到的磁场力方向水平向右.
答案：C

答案：

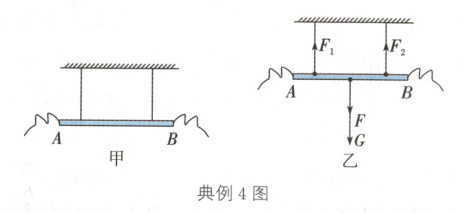

典例4 如图甲所示，用两根橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计）.当棒中通以由A流向B的电流时，金属棒静止，橡皮筋正好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图.

解析：当棒中通以由A流向B的电流时，金属棒静止，橡皮筋正好处于松弛状态，表明此时金属棒受到的磁场力F与重力G二力平衡，F的方向竖直向上.现磁场方向不变，让电流由B流向A，则金属棒受到的磁场力F的方向竖直向下；由于金属棒仍静止，所以它受到的磁场力F、重力G与两橡皮筋的拉力F1、F2平衡.
答案：如图乙所示

答案：

典例5 如图所示为实验室所用电流表的内部结构示意图.当电流表接入电路，有电流通过线圈时，线圈带动指针偏转.该电流表的工作原理是________________.当电流表正负接线柱接反时，电流表指针反向偏转，说明线圈的受力方向与________有关.

解析：① 分析结构：电流表内部主要由磁体、线圈组成. ② 分析现象：通电后指针偏转（电能转化为机械能）. ③ 结论：与电动机工作原理相同（通电导体在磁场中受力运动）. ④ 通电导体在磁场中受力运动的方向和电流方向有关.
答案：通电导体在磁场中受力运动 电流方向

答案：
