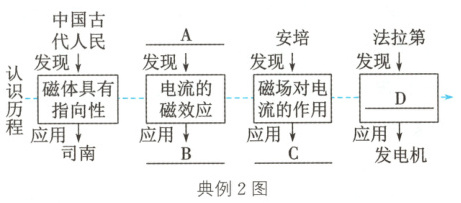

典例2 (2024·南通)小明按人类对磁的认识历程，对“电磁转换”一章知识进行梳理，图中对应位置的内容填写正确的是 （ ）

A. 赫兹
B. 电动机
C. 电磁起重机
D. 电磁感应现象
解析: 奥斯特发现了电流的磁效应，其应用有电磁铁、电磁继电器、电磁起重机等，A、B均错；电动机应用了磁场对电流的作用，C错；法拉第发现了电磁感应现象，D对。
答案: D

答案：

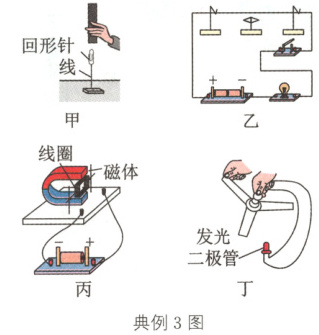

典例3 (2023·苏州)下列与磁现象有关的实验中，说法正确的是 （ ）

A. 图甲中磁铁通过磁场对回形针施加力
B. 图乙说明磁场对电流有力的作用
C. 图丙是电磁感应原理的应用
D. 图丁说明电流具有磁效应
解析: 磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用，图甲中磁铁通过磁场对被磁化了的回形针施加力，故A正确；图乙是奥斯特实验的装置图，实验中闭合开关后，通电直导线下方的小磁针发生偏转，说明电流的周围存在磁场，即电流具有磁效应，故B错误；图丙所示的实验中通电线圈在磁场中转动，说明磁场对电流有力的作用，这是电动机的原理，故C错误；图丁所示的实验中，转动扇叶，线圈在磁场中做切割磁感线运动，产生感应电流，使二极管发光，这是电磁感应现象，是发电机的原理，故D错误。
答案: A

答案：

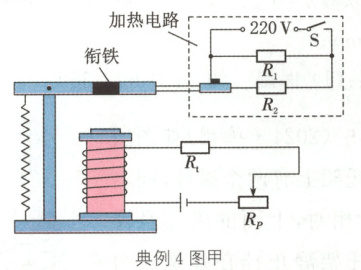

典例4 (2024·宿迁)教室的饮水机上有两条提示语：“注意水温，谨防烫伤”和“节约用电，弘扬美德”。 小明画出了饮水机电路示意图，如图甲所示，电阻R1 = 1 210Ω，加热时总功率为840 W。 线圈内阻不计，Rt为热敏电阻，其阻值随温度的变化如表所示，控制电路电源电压恒为3 V，当电流达到0.02 A时衔铁被吸合。

|t/℃|30|40|50|60|70|
|----|----|----|----|----|----|
|Rt/Ω|220|165|130|100|83|
(1) 衔铁被吸合时，饮水机处于________(加热/保温)状态，饮水机处于保温状态时，功率为________W。
(2) 设定最高水温为60℃，需要将滑动变阻器RP阻值调至________Ω。 根据图乙中电能表参数，饮水机处于加热状态时，经过10 min，电能表指示灯闪烁________次。

解析: (1) 由图甲可知，衔铁未被吸合时，加热电路中R1与R2并联；衔铁被吸合时，R1通电，R2断路。 因为R并＜R1，所以据P = $\frac{U^{2}}{R}$可知，衔铁被吸合时，饮水机处于保温状态。 P保 = $\frac{U^{2}}{R_{1}}$ = $\frac{(220 V)^{2}}{1 210 \Omega}$ = 40 W。 (2) 由表中数据可知，水温为60℃时，Rt = 100Ω；当电流达到0.02 A时衔铁被吸合，此时电路中的总电阻R总 = $\frac{U_{控}}{I}$ = $\frac{3 V}{0.02 A}$ = 150Ω，则滑动变阻器RP阻值RP = R总 - Rt = 150Ω - 100Ω = 50Ω。 由P = $\frac{W}{t}$可知，饮水机处于加热状态时，经过10 min消耗的电能W = P加t = 840 W×10×60 s = 504 000 J = 0.14 kW·h， 由图乙可知，电路中的用电器每消耗1kW·h电能，电能表的指示灯闪烁2 500次，则饮水机处于加热状态时，经过10 min电能表指示灯闪烁次数n = 0.14 kW·h×2 500 imp/(kW·h) = 350 imp。
答案: (1) 保温 40 (2) 50 350
