《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

典例2（襄阳中考）某款手机锂电池上面标明电压为3.7 V，容量为3 000 mA·h，则它充满电后存储的电能为_______J；该手机的待机电流为15 mA，则该手机最长待机时间为_______h.
解析：该手机充满电后存储的电能$W = UIt = 3.7\ V×3\ A×3.6×10^{3}\ s = 3.996×10^{4}\ J$；该手机最长待机时间$t'=\frac{3000\ mA\cdot h}{15\ mA}=200\ h$.
答案：3.996×10⁴ 200

答案：

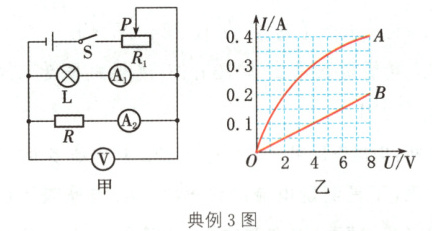

典例3（2024·凉山）小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I - U关系图像如图乙所示，_______（A/B）图像是灯泡的I - U关系图像，B图像所代表元件的阻值为_______Ω.当电压表示数为8 V时，小灯泡L和定值电阻R在10 s内消耗的总电能为_______J.
　　
解析：因为小灯泡丝的电阻随温度的变化而变化，所以由欧姆定律$I=\frac{U}{R}$可知，其I - U图像是一条曲线，图乙中的A图像是小灯泡的I - U图像，B图像是定值电阻R的I - U图像，由$U_{R}=4\ V$，$I_{R}=0.1\ A$可得：$R=\frac{U_{R}}{I_{R}}=\frac{4\ V}{0.1\ A}=40\ \Omega$.图甲中L、R及Ⓥ三者并联，当Ⓥ的示数为8 V时，由图乙可知，Ⓐ₁的示数$I_{1}=0.4\ A$，Ⓐ₂的示数$I_{2}=0.2\ A$，则$I_{总}=I_{1}+I_{2}=0.4\ A + 0.2\ A = 0.6\ A$，$W_{总}=UI_{总}t = 8\ V×0.6\ A×10\ s = 48\ J$.
答案：A 40 48

答案：

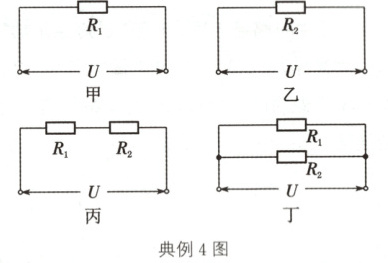

典例4 如图所示的四个电路中，电源电压相同，电阻$R_{1}＞R_{2}$，且通电时间相同，则电路中电流所做的总功从大到小的排列顺序是 （ ）
　
A. 丙、乙、甲、丁
B. 丁、丙、乙、甲
C. 丁、乙、甲、丙
D. 甲、乙、丙、丁
解析：根据题意，四个电路中电源电压U和通电时间t都相同.由公式$W=\frac{U^{2}}{R}t$可知，W与R成反比.$R_{甲}=R_{1}$，$R_{乙}=R_{2}$，$R_{丙}=R_{1}+R_{2}$，$R_{丁}=\frac{R_{1}R_{2}}{R_{1}+R_{2}}$（注：两个并联电阻的总电阻的倒数等于两分电阻的倒数之和），$R_{丙}＞R_{甲}＞R_{乙}＞R_{丁}$，所以$W_{丁}＞W_{乙}＞W_{甲}＞W_{丙}$.
答案：C

答案：
