典例18（南京中考）两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3 A”和“0.5 A”字样。

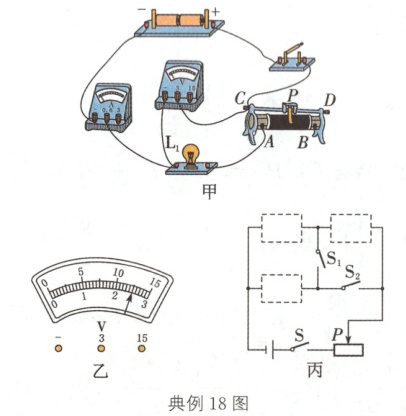

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图。

①图中有一根导线连接错误，请在这根导线上画“×”，并在图中改正。
②闭合开关前，滑动变阻器的滑片P应位于_______（A/B）端。
③闭合开关，电流表示数为0.1 A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光。小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_______W。
（2）小华利用如图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便。
解析：（1）由图甲可知，小明采用伏安法测量小灯泡L1的额定功率。①电压表应与灯泡L1并联，图中电压表“3”与滑动变阻器C这两个接线柱之间的那根导线连接错误，应将这根导线的右端改接到滑动变阻器的A（或灯泡的右）接线柱上。②为了保护电路，闭合开关前，滑动变阻器的滑片P应位于B端，使滑动变阻器连入电路中的电阻最大，闭合开关后电路中的电流最小。③闭合开关，电流表示数为0.1 A，移动滑片P，通过观察电流表的示数是否为0.3 A来判断小灯泡是否正常发光。由题意和图乙可知U1额 = 2.5 V，则P1额 = U1额I1额 = 2.5 V×0.3 A = 0.75 W。
（2）要测出小灯泡L2的额定功率，应测出L2中的电流为0.5 A时L2两端的电压，因为定值电阻R的阻值已知，所以在图丙中将小灯泡L2与R串联，将电压表与R并联，当电压表的示数UR = 0.5 A×R时，L2正常发光，消耗的电功率为其额定功率。在图丙左上方的虚线框内补上R，左下方的虚线框内补上V，右上方的虚线框内补上L2。

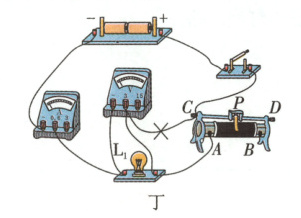

答案：（1）①如图丁所示 ②B ③电流 0.75 （2）如图戊所示

答案：
