《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

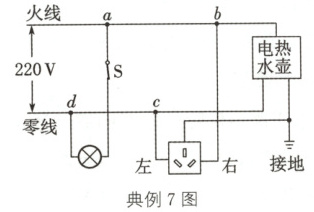

典例7（烟台中考）如图所示为小明家的部分电路，他将电饭煲的插头插入三线插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光.若电路中只有一处故障，则（ ）

A. 电热水壶所在电路的b、c间断路
B. 插座的接地线断路
C. 电路的c、d间导线断路
D. 电路的a、b间导线断路
解析：电灯仍正常发光，表明a、d间的电压仍为220 V.用测电笔测试插座的右孔时氖管发光，表明电路的a、b间导线完好，D错.用测电笔测试插座的左孔时氖管发光，表明b→电热水壶→c→三线插座的左孔这一段电路完好，A错；同时表明电路的c、d间导线断路，C对.插座的接地线断路，不会影响电热水壶正常工作，但有安全隐患，B错.
答案：C

答案：

典例8（西宁中考）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光.故障原因可能是（ ）
A. 进户线火线上的熔丝烧断
B. 进户线零线断了
C. 书桌边的插座与零线断开
D. 书桌边的插座与火线断开
解析：小明把台灯插头插入其他插座，台灯能正常发光，表明进户线火线与零线正常供电，A、B均错.小明用测电笔插入书桌边的插座孔，其中一个孔能使测电笔的氖管发光，表明书桌边的插座与火线未断开；而把台灯插头插在书桌边的插座上，闭合台灯开关，台灯不亮，则原因可能是书桌边的插座与零线断开，C对.
答案：C

答案：

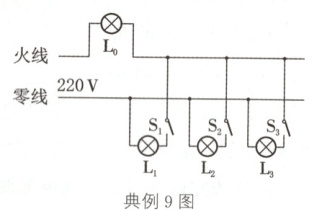

典例9（长沙中考）如图所示为一条刚装好的家庭电路.在未装保险丝之前，先把灯泡L₀接在装保险丝的两个接线柱上.当只闭合S₁时，L₀和L₁发光都偏暗；当只闭合S₂时，L₀正常发光；当只闭合S₃时，L₀不发光.则下列判断正确的是（四只灯泡的额定电压均为220 V）（ ）

A. 灯泡L₁所在支路正常
B. 灯泡L₂所在支路断路
C. 灯泡L₃所在支路短路
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
解析：在如图所示的电路中，当只闭合S₁时，L₀和L₁发光都偏暗，表明L₀和L₁串联接在220 V的电路中，两灯的实际电压均小于其额定电压，实际功率均小于其额定功率，灯泡L₁所在支路正常，A对；当只闭合S₂时，L₀正常发光，表明L₀两端的实际电压为220 V，L₂两端的电压为0，灯泡L₂所在支路短路，B错；当只闭合S₃时，L₀不发光，表明灯泡L₃所在支路断路，C错；由于灯泡L₂所在支路短路，所以装好保险丝，合上所有开关后，保险丝会熔断，三只灯泡都不能发光，D错.
答案：A

答案：
