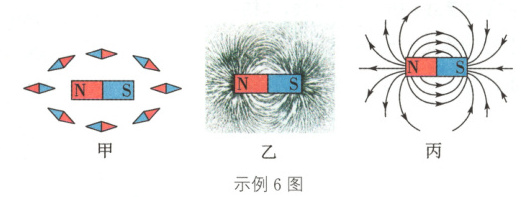

示例6 （北京中考）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据图甲和图乙所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法错误的是 （ ）

解析：如图甲所示的实验，是利用小磁针静止时N极所指的方向为这一点的磁场方向来研究条形磁体周围的磁场方向特点的，A对；如图乙所示的实验，是利用磁化的铁屑来研究条形磁体周围的磁场分布特点的，B对；如

图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型，磁场是客观存在的，磁感线不是客观存在的，条形磁体周围的磁场不是由磁感线组成的，C对、D错.

答案：D

A. 图甲所示的实验，研究的是条形磁体周围的磁场方向特点
B. 图乙所示的实验，研究的是条形磁体周围的磁场分布特点
C. 图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型
D. 由图丙可知，条形磁体周围的磁场是由磁感线组成的

答案：
