典例6（盐城中考）在图甲中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线.

解析：根据通电螺线管外部磁场与条形磁体周围的磁场相似，以及小磁针静止时其N极的指向与小磁针处的磁场方向相同可知，图甲中通电螺线管的左端为N极、右端为S极；根据安培定则可知，图甲通电螺线管正面线圈中的电流方向向上；最后根据直流电源外部的电流从正极流向负极可知，在螺线管上从左向右绕线时应从背面绕到正面.
答案：如图乙所示

答案：

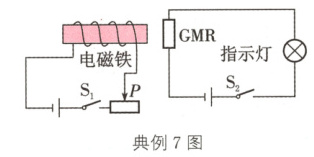

典例7（张家界中考）如图所示为研究巨磁电阻（GMR电阻在磁场中急剧减小）特性的原理示意图，闭合开关S₁、S₂后，电磁铁右端为________极，滑片P向左滑动过程中，指示灯明显变________（亮/暗）.

解析：在如图所示的电路中，闭合开关S₁、S₂后，通电螺线管正面导线中的电流方向向上，据安培定则可知，电磁铁右端为S极，在滑片向左滑动的过程中，R滑↓$\xrightarrow{I_{左}=\frac{U_{左源}}{R_{滑}}}$I左↑→电磁铁的磁性增强→GMR电阻的阻值RG↓$\xrightarrow{I_{右}=\frac{U_{右源}}{R_{L}+R_{G}}}$I右↑$\xrightarrow{P_{L}=I_{右}^{2}R_{L}}$PL↑→指示灯明显变亮.
答案：S  亮

答案：

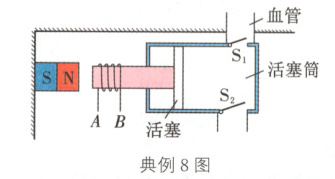

典例8（南京中考）人工心脏泵可短时间代替心脏工作，如图所示为该装置的示意图.磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通.阀门S₁只能向外开启，S₂只能向内开启，线圈中的电流从A流向B时，电磁铁左端是________极，血液会________（流入/流出）活塞筒.该装置工作时，线圈AB中的电流方向________（需要/不需要）改变.

解析：线圈中的电流从A流向B时，线圈正面导线中的电流方向向下，据安培定则可知，电磁铁左端是S极；因为异名磁极相互吸引，所以活塞向左移动，活塞筒内血液的压强减小，小于血管内血液的压强，阀门S₁关闭、S₂开启，血液会流入活塞筒.要使人工心脏泵短时间代替心脏工作，完成血液交换，还需要使血液流出活塞筒.若要使血液流出活塞筒，则阀门S₁要开启、S₂要关闭，活塞要向右移动，电磁铁要受到向右的斥力，电磁铁左端要为N极，线圈中的电流要从B流向A，因此，该装置工作时，线圈AB中的电流方向需要改变.
答案：S  流入  需要

答案：
