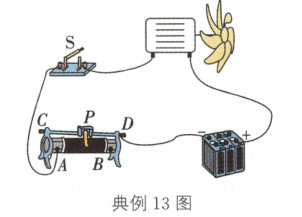

典例13（常州中考）某校刚刷完油漆的地下室内，弥漫着刺鼻的油漆味. 为加快排出易燃、有毒气体，兴趣小组设计了如图所示的可调直流排气扇. 直流电动机的工作原理是________________________. 在讨论时，物理老师指出该方案的不足：每当线圈平面转过与磁感线相________（平行/垂直）的位置时，换向器自动改变线圈中电流的方向，电路处于“通路→断路→通路”快速切换状态，极易激发电火花，成为火灾隐患.

解析：直流电动机的原理是通电线圈在磁场中受力转动；换向器是在线圈转过平衡位置的一瞬间改变线圈中的电流方向，从而改变线圈的受力方向，使得线圈能够持续转动，平衡位置即线圈平面与磁感线垂直的位置.
答案：通电线圈在磁场中受力转动 垂直
对接教材
本题是教材P50第1题的同类变式，考查了同学们对直流电动机工作原理的理解情况.

答案：

典例14 课堂上，老师做了如图所示的演示实验，给直导线（铝棒）通电，观察到直导线运动起来.

（1）实验现象说明，________________有力的作用. ________机就是利用这种现象制成的.
（2）判断“有力的作用”的依据是________.
A. 力是维持物体运动的原因
B. 一切物体都有惯性
C. 物体运动状态改变时，一定受到力的作用
（3）将磁极上下对调，观察直导线的运动情况，这样操作是为了探究______________________________.
解析：（1）（2）如图所示，通电直导线处于蹄形磁体的磁场中，电流方向与磁场方向垂直，观察到直导线由静止变为运动，即直导线的运动状态发生了改变. 因为力是改变物体运动状态的原因，所以这一现象说明磁场对电流有力的作用. 电动机就是利用这种现象制成的. （3）将磁极上下对调，改变了磁场方向，电流方向未变，这样操作是为了探究通电导体在磁场中的受力方向与磁场方向是否有关.
答案：（1）磁场对电流 电动 （2）C （3）通电导体在磁场中的受力方向与磁场方向是否有关
