《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

典例1（衡阳中考）某商场有甲、乙两种容积相同的电热水壶，甲标有“220 V 800 W”的字样，乙标有“220 V 1500 W”的字样.若家庭电路的电压是220 V，室内插座的额定电流是5 A，则用该插座给电热水壶供电，从安全用电的角度考虑，应选购________（甲/乙）电热水壶，选购的理由是________________.
解析：甲电热水壶的额定电流$I_{1}=\frac{P_{1}}{U_{1}}=\frac{800W}{220V}\approx3.64A$，乙电热水壶的额定电流$I_{2}=\frac{P_{2}}{U_{2}}=\frac{1500W}{220V}\approx6.82A$，因为$I_{1}＜5A$，$I_{2}＞5A$，所以从安全用电的角度考虑，应选购甲.
答案：甲 乙的额定电流超了插座的额定电流

答案：

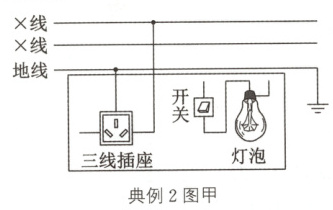

典例2（镇江中考）图甲中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路.

解析：三线插座的作用是接插用电器，为保证每个用电器都能独立工作，三线插座应与电灯并联；为保证安全用电，三线插座的正确接法是左零右火中接地.由图甲中插座的一部分已正确接入电路可知，上边的那根导线是火线，中间的那根导线是零线.白炽灯有螺口和卡口两种.螺口灯泡的灯丝两端各焊接一根金属丝，这两根金属丝分别焊在灯泡尾部中心的金属块和螺旋上.把灯泡拧进灯座，灯泡尾部的金属块与灯座里的金属片接触，灯泡尾部的螺旋与灯座的螺旋套接触，这样灯丝就和电路连通了.为保证安全用电，控制螺口灯泡的开关必须一端直接接到火线上，另一端接到灯座里的金属片上，开关与螺口灯泡串联，这样人在装卸灯泡时，不慎触摸到灯泡的螺旋套处也不会发生触电事故.

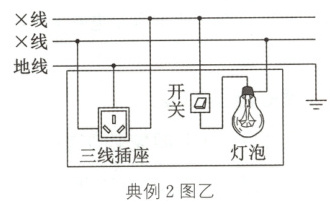

答案：如图乙所示

答案：

典例3（山西中考）生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U形”再插入，如图所示.这种“U形”接入法可以增大连接处的接触面积，会更安全.请你用学过的物理知识解释其中的道理.

解析：这种“U形”接入法可以增大连接处的接触面积S→减小连接处的电阻R$\xrightarrow{Q = I^{2}Rt}$减少连接处产生的热量Q→不易发生火灾等事故.
答案：“U形”接入法可以增大连接处的接触面积，连接处的电阻小，根据$Q = I^{2}Rt$可得，当电流、通电时间一定时，连接处产生的热量少，更安全.

答案：
