示例5 (山西中考)小明同学在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5 V，电源为两节新干电池，滑动变阻器标有“20 Ω 1 A”字样。

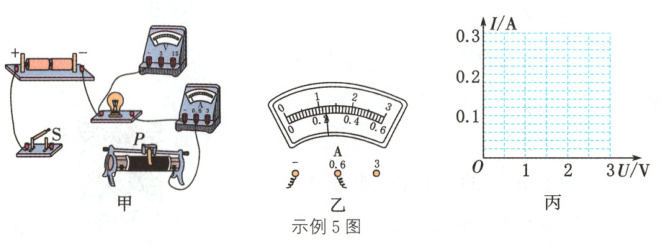

(1) 实验电路如图甲所示，但电路连接不完整，请你用笔画线代替导线，完成电路的连接。

(2) 小明将电路连好后，闭合开关，发现小灯泡发光很微弱，电流表、电压表均有示数，左右移动滑动变阻器的滑片P，小灯泡亮度和两表示数均不变，其原因可能是____________________。
(3) 改正电路后，小明同学调节滑动变阻器观察到电压表示数为2 V，为使小灯泡两端电压达到额定电压，应将滑动变阻器的滑片P向________(左/右)调节。当小灯泡正常发光时，电流表示数如图乙所示，该小灯泡的额定电功率为________W。

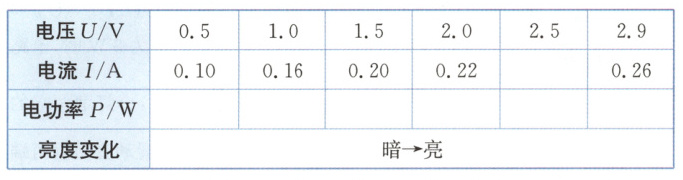

(4) 小明依次测出了六组实验数据，如表所示。请你根据表中数据在图丙所示的坐标纸上作出小灯泡的I - U图像。

(5) 通过计算分析以上数据，你还有什么新的发现：____________________。(写出一条即可)
解析：(1) 由题意可知，电压表量程应选0～3 V，滑动变阻器应按“一上一下”连接。
(2) 电路连接好后，闭合开关，小灯泡发光微弱，电流表、电压表都有示数，移动滑片P，小灯泡亮度和两表示数均不变，说明电路总电阻过大，故原因可能是滑动变阻器接入电路的是两个下接线柱。
(3) 电压表示数为2 V，小于小灯泡的额定电压，应向右移动滑片，使滑动变阻器接入电路的阻值减小，小灯泡两端电压增大，直到电压表示数为2.5 V为止；电流表的读数为0.24 A，则小灯泡的额定功率$P_{L}=U_{L}I_{L}=2.5\ V\times0.24\ A = 0.6\ W$。
(5) 通过计算分析表中数据，从决定小灯泡亮度的因素、小灯泡亮度与实际电压的关系、小灯泡电阻是否变化等方面总结规律。

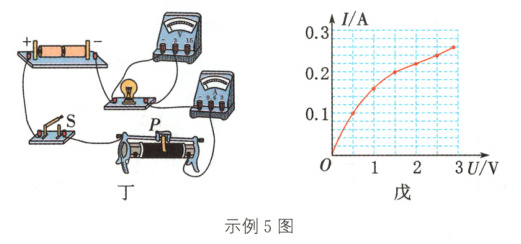

答案：（1）如图丁所示（2）滑动变阻器接人电路的是两个下接线柱（3）右0.6（4）如图戊所示（5）小灯泡两端的实际电压越高，小灯泡的电功率越大，小灯泡越亮（或小灯泡的亮度由它的实际电功率决定等答案合理均可
