《2025年通城学典非常课课通九年级物理下册苏科版江苏专版》

典例2(常州中考)小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动. 若要改变电动机转动方向，下列做法中无效的是
( )

A. 只对调电源的正、负极
B. 只对调磁体的N、S极
C. 同时对调电源的正、负极和磁体的N、S极
D. 导线①改接G、F点，导线②改接C、E点
解析:A和D两种做法中都只改变了线圈中的电流方向，线圈的受力方向都随之改变，进而电动机的转向都改变;B做法中只改变了磁场方向，线圈的受力方向随之改变，进而电动机的转向改变;C 做法中线圈中的电流方向和线圈处的磁场方向都改变，线圈的受力方向不变，电动机的转向不变.
答案:C

答案：

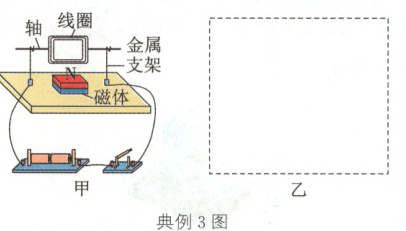

典例3(汕头中考)为了探究电动机转动的原因，小明根据电动机主要构造制作了一台简易电动机(如图甲). 他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方. 闭合开关，用手轻推一下线圈，线圈就会不停地转动起来.

(1)要想改变线圈的转动方向，小明可采用的措施是______________、______________.
(2)开关闭合后，如果电动机不转，可能的原因是__________________、__________________
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是________，并在图乙的虚线框内画出实验电路图.(电动机用符号M表示)
解析:(1)电动机的转动方向与线圈中的电流方向和磁场方向有关，只要改变通入电动机的电流方向或改变磁场方向，它的转动方向将改变.(2)开关闭合后，电动机不能转动的原因比较多，概括起来有以下几个方面的原因:① 电路某处出现断路故障;② 线圈受到的磁力太小(磁铁的磁性不够强;通过线圈的电流太小;线圈匝数太少等);③ 转轴与支架之间的摩擦太大;④ 电动机的线圈刚好位于平衡位置.(3)要想改变电动机的转速，最方便的是改变线圈中电流的大小，为此，只要在电路中串联一个滑动变阻器即可.
答案:(1)改变电流方向 改变磁场方向
(2)接线柱接触不良;磁铁的磁性不够强;线圈匝数太少;电池电压不够(任选两点即可)
(3)滑动变阻器 如图丙所示

答案：
