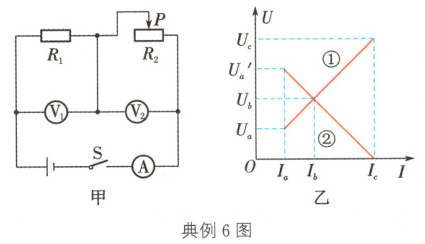

典例6（苏州中考）在如图甲所示的电路中，电源电压保持不变，R1为定值电阻.闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示.下列说法正确的是（ ）

A. 电压表V1对应的是图线②
B. 电压满足Uc = Ua + Ua'
C. R2的最大阻值小于R1的阻值
D. 电路的最大总功率为2UbIb
解析：在如图甲所示的电路中，闭合开关S后，R1、R2与A串联，V1与R1并联，V2与R2并联，在将滑动变阻器R2的滑片P从最左端滑到最右端的过程中，R2↓，R总 = R1 + R2→R总↓，I = $\frac{U_源}{R_总}$→I↑，V1的示数U1 = IR1，U1随I的增大而增大；V2的示数U2 = U源 - U1 = U源 - IR1，U2随I的增大而减小，所以图乙中的图线①对应U1 - I，图线②对应U2 - I，故A错误；由图乙可知，当滑动变阻器的滑片P位于最右端时，U1右 = Uc，U2右 = 0，U源 = U1右 + U2右 = Uc ①；当滑动变阻器的滑片P位于最左端时，U1左 = Ua，U2左 = Ua'，U源 = U1左 + U2左 = Ua + Ua' ②；由①②可知：Uc = Ua + Ua'，故B正确；据串联电路的分压特点和Ua R1，故C错误；当电路中的电流为Ib时，U1b = U2b = Ub，U源 = U1b + U2b = 2Ub，电路的最大总功率P总max = U源Ic = 2UbIc ＞ 2UbIb，故D错误.
答案：B

答案：

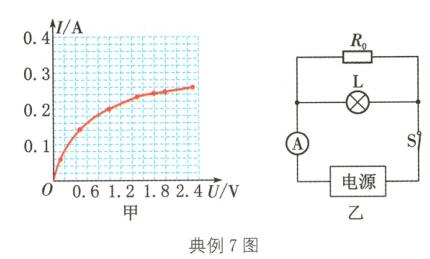

典例7（2024·南通）图甲是灯泡L的I - U图像，灯泡的额定电压为2.5 V.将灯泡L接入图乙电路，已知电阻R0的阻值为5 Ω，电流表量程为0~0.6 A，电源电压可调.在电路安全工作的前提下，下列判断正确的是（提示：可在图甲中作出电阻R0的I - U图像）（ ）

A. 两条支路中的电流不可能相同
B. 灯泡实际功率总比电阻功率大
C. 电路总功率最大可达到1.5 W
D. 电源可调的最大电压为1.8 V
解析：在图乙电路中，R0与L并联，A接在干路中.由图甲可知，若U源 = 1 V，则IL = 0.2 A，I0 = $\frac{U_源}{R_0}$ = $\frac{1V}{5Ω}$ = 0.2 A，IL = I0，故A错.在图甲中作出电阻R0的I - U图像，如图丙所示，由图丙可知，当U源 ＞ 1 V时，I0 ＞ IL，由P = UI可知，P0 ＞ PL，故B错.由图丙可知，若U源 = 1.8 V，则IL = 0.24 A，I0 = 0.36 A，I总 = IL + I0 = 0.24 A + 0.36 A = 0.6 A，电路安全工作，故U源max = 1.8 V，P总max = U源maxI总 = 1.8 V×0.6 A = 1.08 W，C错、D对.

答案：D
