《2025年5年中考3年模拟物理》

8.[2024江西](节选)如图是某电热水壶铭牌上的部分参数。
　　　　　
(1)该电热水壶正常工作时的电功率是多少?
(2)该电热水壶正常工作5min,求电流所做的功。

答案：
(1)1500W　
(2)$4.5×10^{5}J$
解析:
(1)电热水壶正常工作时的电功率$P = P_{额}=1500W$;
(2)$W = Pt = 1500W×5×60s = 4.5×10^{5}J$。

9.[2024全国真题组合]下列数据最接近实际情况的是 （ ）
A.家用空调正常工作时的功率约为100W
B.电热水壶的功率约为1000W
C.一台液晶彩色电视机的功率约为2000W
D.家用电饭锅的额定功率约为80W

答案： B

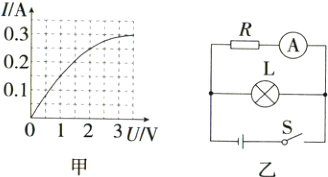

10.[2024河南]图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路,电阻R阻值为10Ω,闭合开关S,电流表示数为0.2A,则电源电压为______V,干路电流为______A,此时灯泡L的电功率为______W。
　　　　

答案： 2　0.45　0.5
解析:电阻R与灯泡L并联，电流表测量通过电阻R的电流，根据并联电路的特点和欧姆定律可得$U = U_{L}=U_{R}=I_{R}R = 0.2A×10\Omega = 2V$;由图像可知灯泡两端的电压为2V时，通过灯泡的电流$I_{L}=0.25A$，则干路电流$I = I_{R}+I_{L}=0.2A + 0.25A = 0.45A$;灯泡的电功率$P_{L}=U_{L}I_{L}=2V×0.25A = 0.5W$。

11.[2024吉林三模]如图所示的电路中,电源电压不变,小灯泡L的规格是“6V　3W”(电阻不变),闭合开关S,小灯泡正常发光,电流表的示数为0.7A。求：
(1)小灯泡正常工作时的电阻。
(2)通电5min,电阻R消耗的电能。
　　　　　　　　　　　

答案：
(1)$12\Omega$　
(2)360J
解析:
(1)小灯泡正常工作时的电阻$R_{L}=\frac{U_{L}^{2}}{P_{L}}=\frac{(6V)^{2}}{3W}=12\Omega$;
(2)闭合开关S，小灯泡和定值电阻并联，小灯泡正常发光，则小灯泡两端电压为6V，根据并联电路电压规律可知，定值电阻两端电压也为6V，通过小灯泡的电流$I_{L}=\frac{P_{L}}{U_{L}}=\frac{3W}{6V}=0.5A$，通过定值电阻的电流$I = I_{总}-I_{L}=0.7A - 0.5A = 0.2A$，通电5min，电阻R消耗的电能$W = UIt = 6V×0.2A×5×60s = 360J$。

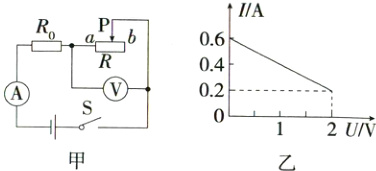

12.[2024山东烟台]如图甲所示,电源电压恒定，R₀为定值电阻。闭合开关,将滑动变阻器R 的滑片P从a端移到b端的过程中,其电流I 与电压U的关系图像如图乙所示,则电源电压为______V,滑动变阻器R的最大阻值为______Ω,电阻R₀消耗的最大功率和最小功率之比为______。
　　　

答案： 3　10　$9:1$
解析:根据电路图可知，$R_{0}$和R串联，电流表测量电路中的电流，电压表测量R两端电压;当滑动变阻器R的滑片P滑到b端时，变阻器R接入电路的阻值最大，电路中的电流最小为0.2A，变阻器R两端的电压最大为2V，变阻器R的最大阻值$R_{max}=\frac{U_{max}}{I_{min}}=\frac{2V}{0.2A}=10\Omega$;当滑动变阻器R的滑片P滑到a端时，电路中只有$R_{0}$工作，变阻器R接入电路的阻值最小，电路中的电流最大为0.6A，变阻器R两端的电压最小为0V，电源电压$U = 0.6A×R_{0}$①，$U = 0.2A×R_{0}+2V$②，联立①②解得$R_{0}=5\Omega$，$U = 3V$;根据$P = UI = I^{2}R$可知，电阻$R_{0}$消耗的最大功率和最小功率取决于电路中电流的最大值和最小值，所以电阻$R_{0}$消耗的最大功率和最小功率之比为$\frac{P_{0max}}{P_{0min}}=\frac{I_{max}^{2}R_{0}}{I_{min}^{2}R_{0}}=\frac{I_{max}^{2}}{I_{min}^{2}}=\frac{(0.6A)^{2}}{(0.2A)^{2}}=9:1$。

13.[2024黑龙江齐齐哈尔模拟]某同学连接了如图所示电路,电源电压恒为18V,电压表量程为“0~15V”,电流表量程为“0~0.6A”,滑动变阻器R规格为“100Ω　1A”,灯泡L标有“6V　3W”字样。闭合开关S,在确保电路安全的情况下(不考虑灯丝电阻的变化),下列说法正确的是 [多选]( )
　　　　　　　
A.电路允许通过的最大电流是0.5A
B.电压表示数的变化范围是3~6V
C.灯泡消耗电功率的最小值是0.75W
D.滑动变阻器允许接入电路的阻值范围是24~100Ω

答案： AC　解析:由电路图可知，灯泡L和滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。灯泡正常发光时的电压$U_{L}=6V$，功率$P_{L}=3W$，由$P = UI$可得，灯泡正常发光时的电流$I_{L}=\frac{P_{L}}{U_{L}}=\frac{3W}{6V}=0.5A$，串联电路中电流处处相等，电流表量程是0~0.6A，滑动变阻器允许通过的最大电流为1A，所以在确保电路安全的情况下，电路中的最大电流$I_{大}=I_{L}=0.5A$;此时滑动变阻器接入电路中的电阻最小，电压表的示数最小，由串联电路中电压的规律得，电压表的最小示数$U_{R小}=U - U_{L}=18V - 6V = 12V$，滑动变阻器接入电路中的最小阻值$R_{小}=\frac{U_{R小}}{I_{大}}=\frac{12V}{0.5A}=24\Omega$。由题意知，不考虑灯丝电阻的变化，则灯泡的电阻$R_{L}=\frac{U_{L}}{I_{L}}=\frac{6V}{0.5A}=12\Omega$，当滑动变阻器两端电压最大，即电压表的示数$U_{R大}=15V$时，灯泡两端的电压最小，$U_{L小}=U - U_{R大}=18V - 15V = 3V$，此时电路中的最小电流$I_{小}=I_{L小}=\frac{U_{L小}}{R_{L}}=\frac{3V}{12\Omega}=0.25A$，滑动变阻器接入电路中的最大阻值$R_{滑大}=\frac{U_{R大}}{I_{小}}=\frac{15V}{0.25A}=60\Omega$，故电压表示数变化范围是12~15V，电流表示数变化范围是0.25~0.5A，滑动变阻器接入电路的阻值范围是24~60$\Omega$，故A正确，B、D错误。当电路中的电流最小时，灯泡消耗的电功率最小，则灯泡消耗电功率的最小值$P_{小}=U_{L小}I_{L小}=3V×0.25A = 0.75W$，故C正确。
