《2025年5年中考3年模拟物理》

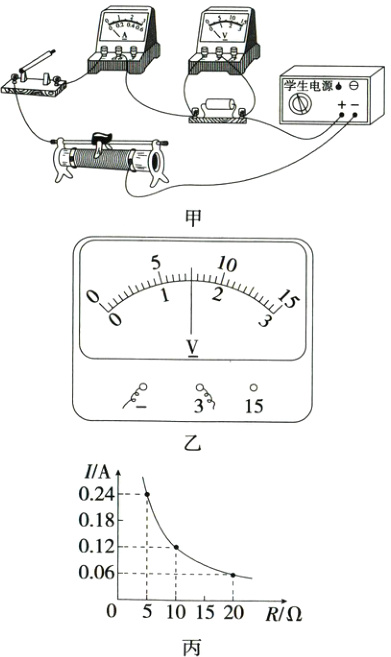

15.[2024吉林]小明同学在“探究电流与电阻的关系”实验中,连接了如图甲所示的电路,其中电源电压恒定不变,滑动变阻器的规格为“20 Ω 1 A”,选用的三个定值电阻阻值分别为5 Ω、10 Ω、20 Ω。
　　　
（1）在连接电路的过程中,开关应处于______ 状态。
（2）分别将5 Ω、10 Ω的定值电阻接入电路,闭合开关,移动滑动变阻器的滑片,两次实验均使电压表示数为1.2 V,记下每次对应的电流表示数。
（3）断开开关,将滑片移到滑动变阻器的阻值最大处,接入20 Ω的定值电阻进行第三次实验,闭合开关,电压表示数如图乙所示,小明分析之后发现无法将电压表示数调至1.2 V,但可以求出电源电压为______ V。
（4）为了使电压表示数仍为1.2 V,顺利完成三次实验,如果只更换滑动变阻器,应选取最大阻值不小于______ Ω的滑动变阻器。
（5）更换合适的滑动变阻器后继续实验,根据实验数据绘制图像如图丙所示,分析图像可得：导体两端的电压一定时,通过导体的电流与导体的电阻成______ 比。

答案：
(1)断开　
(3)3　
(4)30　
(5)反
解析:
(1)为保护电路,连接电路的过程中,开关应处于断开状态。
(3)该电路为串联电路,当定值电阻为20Ω、滑动变阻器接入电路的阻值最大为20Ω时,由图乙可知,电压表示数为1.5V,即定值电阻两端的电压为1.5V,则电路中电流$I=\frac{U_R}{R}=\frac{1.5\text{ V}}{20\text{ }\Omega}=0.075\text{ A}$,电源电压$U = I(R + R_{滑}) = 0.075\text{ A}\times(20\text{ }\Omega+20\text{ }\Omega)=3\text{ V}$。
(4)若要用20Ω的定值电阻完成实验,则电压表示数应为1.2V,由串联分压知，$\frac{U_R}{R}=\frac{U_{滑}}{R_{滑}}$，代入数据$\frac{1.2\text{ V}}{20\text{ }\Omega}=\frac{3\text{ V}-1.2\text{ V}}{R_{滑}'}$，解得$R_{滑}' = 30\text{ }\Omega$。
(5)由图像可知,当导体两端电压一定时,通过导体的电流与导体电阻成反比。

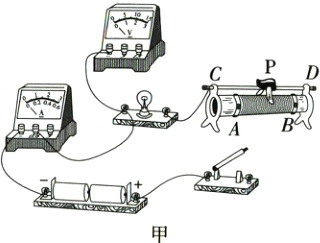

16.[2024山东枣庄]如图甲所示为“测量小灯泡电阻”的实验装置,已知小灯泡标有“2.5 V”字样。
　　　　
　　

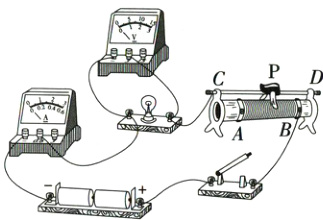

（1）请用笔画线代替导线,在图甲中将实验电路连接完整（要求：滑动变阻器的滑片向右移动时灯泡变亮）。
（2）在检查电路无误后进行实验,当电压表的示数如图乙时,为了测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片P向______ （选填“A”或“B”）端移动,同时眼睛注意观察______ （选填“电压表”“电流表”或“小灯泡”）,直至小灯泡正常发光。

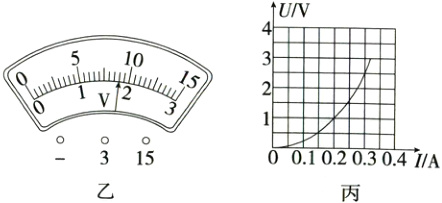

（3）通过移动滑动变阻器的滑片P,进行多次测量,记录数据,并绘制U - I图像如图丙所示,由此可得小灯泡正常发光时的电阻是______ Ω（保留1位小数）。
（4）根据图丙可知小灯泡的电阻是______ （选填“变化”或“不变”）的,你认为原因是______ 。
（5）根据小灯泡的U - I图像和观察到的亮度变化,还可以发现______ 。

答案：

(1)如图所示
　　　　
(2)B　电压表　
(3)8.3
(4)变化　灯丝电阻受温度的影响
(5)小灯泡消耗的电功率越大,小灯泡越亮
