《2025年5年中考3年模拟物理》

33.[2024吉林长春]在“探究并联电路中干路电流与各支路电流的关系”的实验中:
　　　　　
　　　　　　
　　　　　　　　　　丙
　　

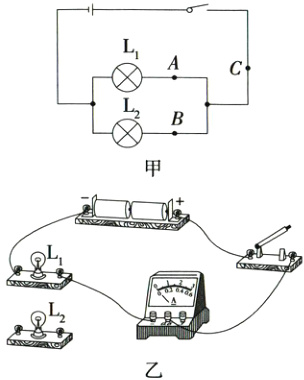

　(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量流过小灯泡L₁的电流。连接电路时应________开关。

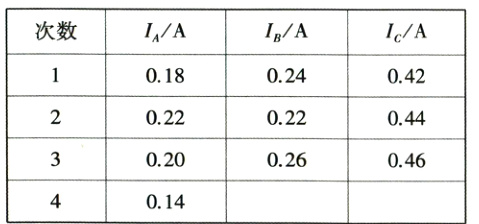

　(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图丙所示,则Iᵦ =______A;分析数据可知:并联电路中电流的特点是______________________________。
(3)在第2次实验中测得A、B两点的电流相等,原因可能是__________________________。

答案：

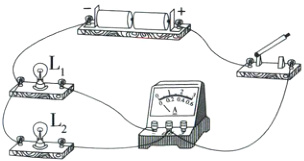

(1)如图所示　断开
　　　　　
(2)0.28　干路电流等于各支路电流之和　
(3)两个灯泡的规格相同

提升练

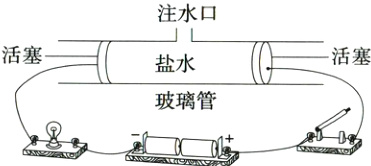

34.[2024陕西西安模拟]某物理兴趣小组的同学想探究盐水的电阻大小与哪些因素有关,他们利用玻璃管(管中有带接线柱的金属活塞可以左右移动)、电源、开关、小灯泡、导线等器材组装成如图所示的电路进行实验。同学们提出了以下猜想:
　
A.可能与盐水的液柱长度有关;
　
B.可能与盐水的横截面积有关。
　　　
　(1)兴趣小组的同学向玻璃管内注满盐水,闭合开关后小灯泡发光,兴趣小组的同学可根据__________判断盐水的电阻大小,这种研究方法是__________。
　(2)探究猜想A时,断开开关,用注射器缓慢地从玻璃管中抽取部分盐水,同时调节活塞,使玻璃管中仍充满盐水。闭合开关后,发现小灯泡变亮,说明在横截面积一定时,盐水的液柱长度越短,盐水电阻__________。探究猜想
B时,断开开关,用注射器缓慢地从玻璃管中抽取部分盐水,保持____________不变,闭合开关后观察小灯泡的亮度,即可探究猜想B。
　(3)实验中发现盐水的电阻改变较小时,灯泡的亮度无明显变化。甲、乙两同学分别对实验装置做以下改进:甲同学把灯泡更换为电流表;乙同学在原电路中串联接入电流表。改进方法更好的是__________同学,理由是可以起到__________的作用。
　(4)请你猜想盐水的电阻还可能与________有关。

答案：
(1)小灯泡的亮度　转换法　
(2)越小　盐水液柱的长度　
(3)乙　保护电路　
(4)盐水的密度
