《2025年5年中考3年模拟物理》

1.[2024安徽亳州模拟]如图所示，电源电压保持不变，闭合开关S后，开始电路没有故障，过了一会儿突然有一个电表的示数减小，另外两个电表的示数不变。若电路中只有一处故障，下列电路故障的原因中不可能的是（ ）

A.$R_{1}$开路
B.$R_{2}$开路
C.电压表V开路
D.电流表$A_{1}$短路

答案： B

2.[2024山东烟台]如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是 [多选]（ ）

A.灯泡$L_{1}$短路
B.灯泡$L_{2}$短路
C.灯泡$L_{1}$断路
D.灯泡$L_{2}$断路

答案： AD

3.[2024江苏盐城]在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A.$L_{1}$短路
B.$L_{1}$断路
C.$L_{2}$短路
D.$L_{2}$断路

答案： B

4.[2024河北邢台一模]如图所示电路，连接电路后，闭合开关S，灯泡$L_{1}$不发光，$L_{2}$发光，电压表指针有明显偏转，示数接近电源电压。若电路中只有一处故障，则造成这一现象可能的原因是（ ）

A.灯泡$L_{1}$断路
B.灯泡$L_{2}$断路
C.灯泡$L_{2}$短路
D.灯泡$L_{1}$短路

答案： D

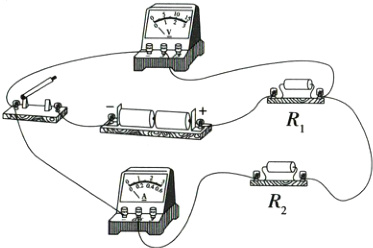

5.[2024湖北武汉模拟]如图所示的电路中，闭合开关，发现电压表指针不偏转。若电路中只有一处故障，且故障发生在$R_{1}$或$R_{2}$上，下列说法正确的是（ ）

A.若电流表指针偏转，则故障为$R_{1}$短路
B.若电流表指针偏转，则故障为$R_{2}$断路
C.若电流表指针不偏转，则故障为$R_{2}$短路
D.若电流表指针不偏转，则故障为$R_{1}$断路

答案： D

6.[2024安徽合肥模拟]如图所示，在“探究串联电路电流特点”的实验中，闭合开关后，两灯泡均不亮，电流表无示数，为了检查电路中故障原因，用导线将电压表“+”接线柱接在灯泡$L_{2}$的右端，“-”接线柱上的导线M分别接图中A、B、C、D四处，发现只有当导线M接D时，电压表有明显偏转，若电路中只有一处故障，则故障原因可能是（ ）

A.$L_{2}$断路
B.开关断路
C.$L_{1}$断路
D.电流表断路

答案： D
