《2025年5年中考3年模拟物理》

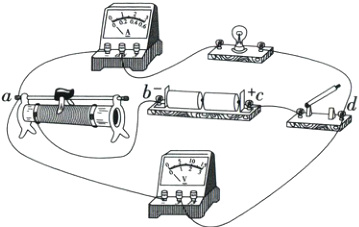

7.[2024江苏南京一模]如图所示电路，导线完好，闭合开关，灯泡不亮且两表均无示数，拆下a、d之间的电压表，分别接a、b两点间和b、d两点间时，电压表均无示数，接c、d两点间时电压表有示数，则可判定（ ）

A.变阻器断路
B.开关断路
C.灯泡短路
D.电流表断路

答案： B

8.[2024天津模拟]如图所示，当开关闭合时，灯$L_{1}$、$L_{2}$均不亮，某同学用一个电流表去检查电路的故障，他先将电流表并联在灯$L_{1}$两端时，发现灯$L_{2}$亮，灯$L_{1}$不亮，电流表有示数，然后把电流表并联在灯$L_{2}$两端时，发现两灯均不亮，电流表无示数，由此判断（ ）

A.$L_{1}$断路
B.$L_{1}$短路
C.$L_{2}$断路
D.$L_{2}$短路

答案： A

9.[2024吉林]某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向______端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器______。

答案： A　短路

10.[2024辽宁二模]如图是某同学家中的部分电路，开始时各用电器均正常工作，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光。下列说法正确的是（ ）

A.灯泡的开关接法正确
B.一定是B、D两点间经电热壶所在的电路部分出现短路
C.C、D两点间零线断路
D.入户零线至C点间断路

答案： D

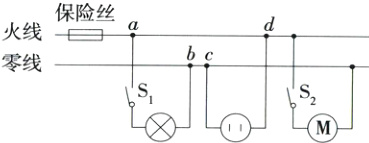

11.[2024陕西榆林三模]如图所示的家庭电路中，闭合开关$S_{1}$，灯泡正常发光，再闭合开关$S_{2}$，洗衣机M工作一段时间后突然停止工作，此时灯泡仍正常工作，用试电笔检测插座左右两孔，氖管均不发光，电路故障可能是（ ）

A.保险丝熔断
B.bc间断路
C.洗衣机短路
D.ad间断路

答案： D

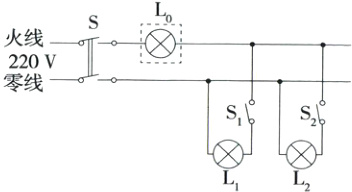

12.[2024福建泉州三模]电工师傅常用一只额定电压为220 V的灯泡$L_{0}$(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当闭合S、$S_{1}$，断开$S_{2}$时，若$L_{0}$正常发光，说明该支路______；当闭合S、$S_{2}$，断开$S_{1}$时，$L_{0}$不发光，说明该支路______。（均选填“短路”“正常”或“断路”）

答案： 短路　断路
