22.[2024江苏无锡]探究光的反射规律，器材有:激光笔、平面镜、标有刻度的白色硬纸板(可沿中缝折叠)、白板。
　　　　　
　　
(1)如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑。保持光在平面镜上的入射点不变,减小入射光与平面镜的夹角,则光屏上的光斑向______(选填“上”或“下”)移动。

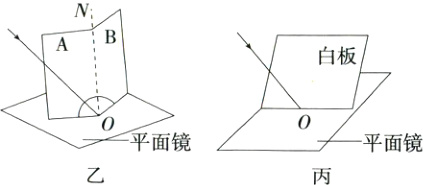

(2)利用图乙所示的装置进行探究。
①平面镜水平放置,标有刻度的白色硬纸板竖直地立在平面镜上,使一束光紧贴纸板A,射向镜面上的O点,将纸板B绕接缝ON向前或向后翻折,当纸板B和纸板A在__________时,纸板B上能呈现反射光束。

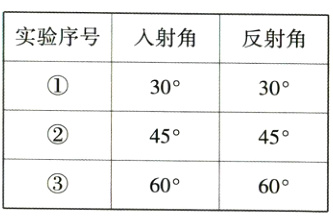

②改变入射光的方向,读出入射角和反射角的大小,将测得的数据记录在表格中。由此可知:反射角与人射角大小______。
③用另一束光逆着反射光的方向射到镜面,观察到反射后的光会逆着原来入射光的方向射出,这表明:______________________________。
　　　
(3)利用如图丙所示的装置进行探究,让一束光斜射到平面镜上,在入射点〇放置白板并调整位置,发现白板只在某一位置能同时呈现入射光和反射光,测得此时白板与镜面成90°角,说明白板与镜面的位置关系是:______,实验表明:______________________________。
(4)自行车尾灯是由许多角反射器组成的反光装置,角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时,司机看到尾灯特别亮,原因是:________________________

答案：

(1)下　
(2)①同一平面上　②相等　③在光的反射现象中,光路是可逆的　
(3)垂直　反射光线、入射光线和法线在同一个平面内　
(4)汽车的灯光在反光面上发生镜面反射,反射光线将沿与原光线平行的方向反射回去
　解析:
(1)保持光在平面镜上的入射点不变,减小入射光与平面镜的夹角,则入射角增大,根据反射角等于入射角,反射角也增大,由此可知,此时光屏上的光斑向下移动;
(2)①当纸板B和纸板A在同一平面上时,反射光线、入射光线和法线在同一平面内,纸板B上能呈现反射光束;
　②由表中数据可得,反射角等于入射角;
　③用另一束光逆着反射光的方向射到镜面,观察到反射后的光会逆着原来入射光的方向射出,这个现象表明在光的反射现象中,光路是可逆的;
(3)由“测得此时白板与镜面成90°角”可知,白板与镜面的位置关系是垂直,在实验过程中,若将白板倾斜(即白板与平面镜不垂直),则法线不在该白板所在平面内,则白板上不能看到反射光线,说明在光的反射现象中,反射光线、入射光线和法线在同一平面内;
(4)两个互成直角的反光面放在一起,如解析图所示,当光线AO射到反光面1上时,发生第一次反射，先过入射点作法线，根据反射光线与入射光线分居法线两侧,反射角等于入射角，作出反射光线OO',反射光线OO'作为入射光线又射到反光面2上发生第二次反射,同理,作出最终的反射光线O'C,反射光线将沿与原光线平行的方向反射回去,光线在反光面上发生的是镜面反射。
