1.[2024吉林]小明同学设计了车载加热垫,其简化电路图如图所示,电源电压恒为12V,R₁、R₂为阻值一定的电热丝。闭合开关S₁、S₂,通过R₁、R₂的电流分别为0.6A、0.4A。求:
(1)电热丝R₁的电阻;
(2)此时电路的总电功率。

(1)电热丝R₁的电阻;
(2)此时电路的总电功率。
答案:
(1)20 Ω
(2)12 W
解析:
(1)S₁、S₂都闭合,R₁、R₂并联,则U₁ = U = 12 V,R₁的阻值R₁ = $\frac{U_{1}}{I_{1}}$ = $\frac{12\ V}{0.6\ A}$ = 20 Ω。
(2)电路的总功率P = U(I₁ + I₂) = 12 V×(0.6 A + 0.4 A) = 12 W。
(1)20 Ω
(2)12 W
解析:
(1)S₁、S₂都闭合,R₁、R₂并联,则U₁ = U = 12 V,R₁的阻值R₁ = $\frac{U_{1}}{I_{1}}$ = $\frac{12\ V}{0.6\ A}$ = 20 Ω。
(2)电路的总功率P = U(I₁ + I₂) = 12 V×(0.6 A + 0.4 A) = 12 W。

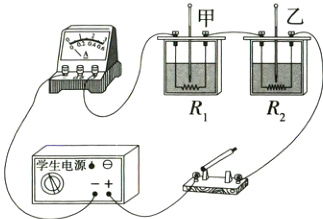

2.[2024辽宁]如图,甲、乙两个透明容器内均装有质量为100g、初温为25℃的某种绝缘液体,甲、乙中都有一段电阻丝,R₁ = 5Ω,R₂ = 10Ω。闭合开关,电流表的示数为1.2A。通电120s后,甲中温度计的示数为29℃,求:
(1)R₂两端的电压;
(2)R₂的电功率;
(3)电流通过R₁产生的热量;
(4)液体的比热容(不计热量损失)。

(1)R₂两端的电压;
(2)R₂的电功率;
(3)电流通过R₁产生的热量;
(4)液体的比热容(不计热量损失)。
答案:
(1)12 V
(2)14.4 W
(3)864 J
(4)2.16×10³ J/(kg·℃)
解析:
(1)由图可知,R₁、R₂串联,电流表测量电路中的电流,根据串联电路的电流特点可知,I₁ = I₂ = I = 1.2 A,由I = $\frac{U}{R}$可知,R₂两端的电压U₂ = I₂R₂ = 1.2 A×10 Ω = 12 V。
(2)R₂的电功率P₂ = U₂I₂ = 12 V×1.2 A = 14.4 W。
(3)电流通过R₁产生的热量Q₁ = I²R₁t = (1.2 A)²×5 Ω×120 s = 864 J。
(4)不计热量损失,甲容器中液体吸收的热量Q吸 = Q₁ = 864 J,由Q吸 = cmΔT可知,液体的比热容c = $\frac{Q_{吸}}{m\Delta T}$ = $\frac{864\ J}{100×10^{-3}\ kg×(29\ ^{\circ}C - 25\ ^{\circ}C)}$ = 2.16×10³ J/(kg·℃)。
(1)12 V
(2)14.4 W
(3)864 J
(4)2.16×10³ J/(kg·℃)
解析:
(1)由图可知,R₁、R₂串联,电流表测量电路中的电流,根据串联电路的电流特点可知,I₁ = I₂ = I = 1.2 A,由I = $\frac{U}{R}$可知,R₂两端的电压U₂ = I₂R₂ = 1.2 A×10 Ω = 12 V。
(2)R₂的电功率P₂ = U₂I₂ = 12 V×1.2 A = 14.4 W。
(3)电流通过R₁产生的热量Q₁ = I²R₁t = (1.2 A)²×5 Ω×120 s = 864 J。
(4)不计热量损失,甲容器中液体吸收的热量Q吸 = Q₁ = 864 J,由Q吸 = cmΔT可知,液体的比热容c = $\frac{Q_{吸}}{m\Delta T}$ = $\frac{864\ J}{100×10^{-3}\ kg×(29\ ^{\circ}C - 25\ ^{\circ}C)}$ = 2.16×10³ J/(kg·℃)。

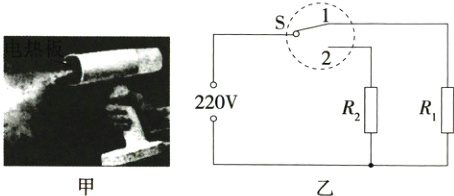

3.[2024湖北]小红用图甲的手持挂烫机帮家人熨烫衣物,挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路,R₁为加热电阻,R₂为限流电阻,S为自动温控开关。将挂烫机接入电路,S在位置“1”,前端电热板被加热,电路中的电流为5.0A;当温度升到130℃时,S切换到位置“2”,挂烫机处于待机状态,电路中的电流为0.02A,当温度降到100℃时,S又回到位置“1”。
(1)求R₁的阻值。
(2)求挂烫机待机状态的功率。

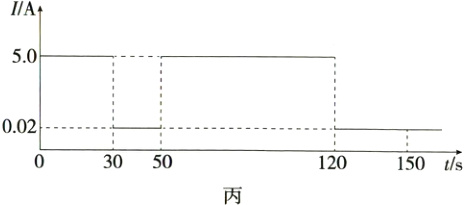

(3)熨烫过程中,电路的电流随时间变化如图丙,求挂烫机0~150s消耗的电能。
(4)请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。

(1)求R₁的阻值。
(2)求挂烫机待机状态的功率。
(3)熨烫过程中,电路的电流随时间变化如图丙,求挂烫机0~150s消耗的电能。
(4)请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
答案:
(1)44 Ω
(2)4.4 W
(3)110 220 J
(4)见解析
解析:
(1)当S在位置“1”时,R₁接入电路,由欧姆定律I = $\frac{U}{R}$可得,R₁ = $\frac{U}{I_{1}}$ = $\frac{220\ V}{5\ A}$ = 44 Ω。
(2)当S在位置“2”时,挂烫机处于待机状态,R₂接入电路,由P = UI可得,P待机 = UI₂ = 220 V×0.02 A = 4.4 W。
(3)挂烫机处于加热状态时的功率P加热 = UI₁ = 220 V×5 A = 1 100 W,挂烫机0~150 s消耗的电能W = P加热t加热 + P待机t待机 = 1 100 W×(30 s + 70 s) + 4.4 W×(20 s + 30 s) = 110 220 J。
(4)①通电即加热,请注意防烫。②使用完请及时拔掉插头。③高温蒸汽,请勿对人。④切勿用手触碰电热板。⑤使用时请勿离人。⑥使用时请勿覆盖。⑦使用时远离儿童,谨防烫伤。⑧请放置在儿童触摸不到的地方,避免儿童单独玩耍。⑨请勿连续长时间使用蒸汽功能。⑩避免与其他大功率电器共用同一插座。⑪切勿触碰蒸汽或者熨烫金属部件,以免烫伤。⑫注水和排水前一定要先断开电源,拔掉插头。⑬使用后一定要等挂烫机冷却后再进行收纳。(答案合理即可)
(1)44 Ω
(2)4.4 W
(3)110 220 J
(4)见解析
解析:
(1)当S在位置“1”时,R₁接入电路,由欧姆定律I = $\frac{U}{R}$可得,R₁ = $\frac{U}{I_{1}}$ = $\frac{220\ V}{5\ A}$ = 44 Ω。
(2)当S在位置“2”时,挂烫机处于待机状态,R₂接入电路,由P = UI可得,P待机 = UI₂ = 220 V×0.02 A = 4.4 W。
(3)挂烫机处于加热状态时的功率P加热 = UI₁ = 220 V×5 A = 1 100 W,挂烫机0~150 s消耗的电能W = P加热t加热 + P待机t待机 = 1 100 W×(30 s + 70 s) + 4.4 W×(20 s + 30 s) = 110 220 J。
(4)①通电即加热,请注意防烫。②使用完请及时拔掉插头。③高温蒸汽,请勿对人。④切勿用手触碰电热板。⑤使用时请勿离人。⑥使用时请勿覆盖。⑦使用时远离儿童,谨防烫伤。⑧请放置在儿童触摸不到的地方,避免儿童单独玩耍。⑨请勿连续长时间使用蒸汽功能。⑩避免与其他大功率电器共用同一插座。⑪切勿触碰蒸汽或者熨烫金属部件,以免烫伤。⑫注水和排水前一定要先断开电源,拔掉插头。⑬使用后一定要等挂烫机冷却后再进行收纳。(答案合理即可)
