30.[2024四川南充]如图,开关S闭合后,电流表的示数分别为I₁、I₂,电压表的示数分别为U₁、U₂、U₃,L₁的电阻小于L₂的电阻,则下列关系中正确的是　　　　　　　　　[多选](　　　)
　　　　　　
　
A.I₁=I₂　　　　　　　B.U₁＞U₂
　
C.U₁+U₂=U₃　　　　D.U₁=U₂=U₃

答案： AC

31.[2024江苏苏州]探究串联电路中电流的特点
　(1)猜想:由于用电器耗电,电流流过用电器会减小。
　　
　　　　　　　

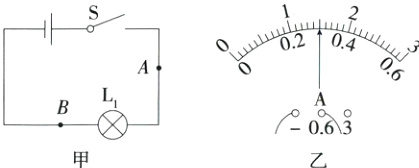

　(2)按图甲接好电路,闭合开关后发现灯不亮。为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明L₁可能存在________故障。
(3)排除故障后,用电流表测出A点电流,如图乙所示,则Iₐ =__________A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论,由此判断猜想是________的。
　(4)为进一步得出两个灯串联时电流的规律，小明按图丙连接电路,测量A、B、C三点的电流,得出Iₐ =Iᵦ =Ic;小华认为不需要再测量,在
　(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:______________。

答案：
(2)断路　
(3)0.3　错误　
(4)因为Iₐ = Iᵦ,Iᵦ = Iₑ,所以Iₐ = Iᵦ = Iₑ

32.[2024广东]探究串联电路中电压的规律。
　　　
　　　　　　

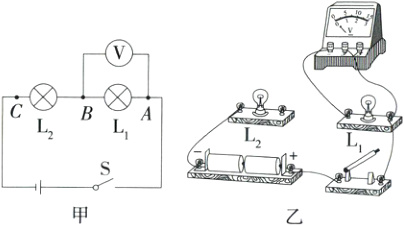

　(1)根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
　(2)连接电路时,开关应处于________状态。正确连接电路后,闭合开关,若灯L₂断路,则L₁两端________(选填“有”或“无”)电压。

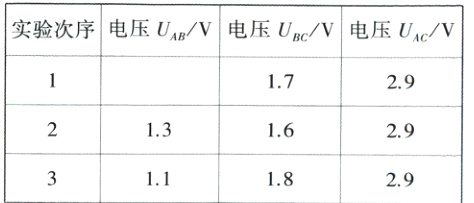

　(3)用电压表分别测出电压Uₐ₈、U₈c和Uₐc。其中测Uₐ₈时,电压表的示数如图丙所示,，示数为________V。接着更换不同规格的灯泡并多次实验,数据记录见表。
　

①分析表中数据，得到初步结论:串联电路两端的总电压等于各部分电路两端电压____。
　②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：

(1)如图所示
　　　　　　
(2)断开　无　
(3)1.2　①之和　②改变电源电压并多次实验
