《2025年5年中考3年模拟物理》

6.[2024湖北恩施二模]如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常工作,甲、乙两个电表的示数之比是2∶3,此时灯L1、L2的电阻之比是(　　　)
　　　　　　　　　　　　　
A.1∶2
B.2∶1
C.3∶2
D.2∶3

答案： A 解析:由图知,开关S闭合后,若甲、乙两电表中的任何一个为电流表,将会形成短路,灯L₁、L₂不能同时正常工作,因此甲、乙都为电压表,此时灯L₁、L₂串联,电压表甲测量L₂两端的电压,电压表乙测量电源电压;因为串联电路的总电压等于各用电器两端电压之和,且U₂∶U = 2∶3,所以灯L₁、L₂两端电压之比$\frac{U_1}{U_2}=\frac{U - U_2}{U_2}=\frac{1}{2}$,串联电路中电流处处相等，由$I=\frac{U}{R}$可得,灯L₁、L₂的电阻之比$\frac{R_1}{R_2}=\frac{U_1}{U_2}=\frac{1}{2}$。

7.[2024山西晋中一模]在如图所示的电路中,电源电压保持不变。若在电路中再接入一个电压表,且当滑片P分别位于滑动变阻器的左端、中点和右端时,电压表的示数如表所示,下列说法正确的是(　　　)
　　


A.闭合开关后,当滑片P向右移动时,电流表的示数将变小
B.电源总电压为8 V
C.由表格数据可以判断出电压表并联在a、b两点之间
D.滑动变阻器最大阻值与定值电阻R2的阻值之比为2∶1

答案： D

8.[2024天津二模]如图所示,电源电压恒定,已知R1 = 10 Ω,当S闭合时,电流表示数为0.8 A,电压表示数为U1。当S、S1都闭合时,电流表示数增加了0.4 A,电压表示数为U2,则电阻之比R1∶R2 = ______ ,电压表示数之比U1∶U2 = ______ 。
　　　　　　

答案： 2:1　2:3

9.[2024广东广州]如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(　　　)
　　　　　
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A 解析:由题图可知,电流表测两电阻串联时电路电流。以滑片为界把滑动变阻器电阻分为上、下两部分,电压表测的是滑动变阻器上半部分电阻两端的电压。闭合开关S,车辆总质量增大时,滑片P向下滑动,滑动变阻器上半部分电阻变大,但变阻器连入电路的总电阻不变，整个电路的总电阻不变，电源电压恒定,根据欧姆定律，电流表示数不变;与电压表并联的滑动变阻器上半部分电阻变大,根据欧姆定律,它两端电压变大,即电压表示数变大,B、C、D错误,A正确。

10.[2024湖北武汉]如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是(　　　)
　　　　　
A.定值电阻R0和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零

答案： D 解析:定值电阻与滑动变阻器顺次连接,是串联的,A正确;油量减少时,浮子下移,滑片上移,滑动变阻器接入电路的电阻变大,B正确;油量增加时,浮子上移，滑片下移,滑动变阻器接入电路的电阻变小,电路中总电阻变小,由$I=\frac{U}{R_{总}}$得电流变大,C正确;油箱中没有油时,滑动变阻器接入电路的阻值最大,电流表的示数最小,但不为零，D错误,符合题意。

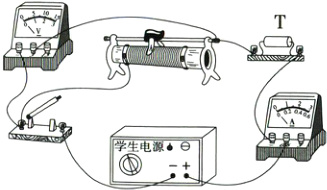

11.[2024江苏扬州]如图所示,电源电压恒为6 V,敏感元件T的电阻随电流的增大而减小。电压表示数为2 V时,电流表示数为0.2 A,当电压表示数为2.4 V时,电流表示数可能是(　　　)
　　　　
A.小于0.18 A
B.等于0.18 A
C.大于0.18 A,小于0.2 A
D.大于0.2 A,小于0.24 A

答案： A 解析:由实物图可知,敏感元件T与滑动变阻器串联接入电路，电压表测量滑动变阻器两端的电压;当电压表示数为2V时，电流表示数为0.2A,敏感元件T的电阻阻值为$R_1=\frac{6\text{ V}-2\text{ V}}{0.2\text{ A}}=20\text{ }\Omega$;当电压表示数为2.4V时,滑动变阻器接入电路的阻值增大,电路中的电流减小，敏感元件T 的电阻增大;电路中的总电阻增大,电流减小,应小于0.2A,D错误;若电流表示数等于0.18A,则敏感元件T的电阻为$\frac{6\text{ V}-2.4\text{ V}}{0.18\text{ A}}=20\text{ }\Omega$,与电压表示数为2V时相同,B不符合题意;若电流表示数小于0.18A,可求得敏感元件T的电阻大于20Ω,
A符合题意;若电流表示数大于0.18A,可求得敏感元件T的电阻小于20Ω,C不符合题意。
