9.[2024吉林长春]在“探究通电螺线管外部的磁场分布”的实验中:
(1)如图所示,闭合开关,通电螺线管的右端为______极,小磁针的左端为________极。

(2)对调电源正、负极,小磁针N极指向与(1)中相反,这表明,通电螺线管外部的磁场方向与______的方向有关。
(3)在螺线管中插入一根铁棒,可使通电螺线管的磁性______。

答案：
(1)N S
(2)电流
(3)增强

10.[2024山西]海鲜保存常要求温度低于 - 18℃，小明为海鲜市场的冷库设计了温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻R随温度变化的图像。冷库温度等于或高于 - 18℃时,工作电路报警。下列说法正确的是( )


A.冷库温度升高时,热敏电阻R的阻值变大
B.工作电路报警时,衔铁被吸下,灯亮铃不响
C.冷库温度为 - 18℃时,控制电路中电流为0.03A
D.冷库温度降低时,控制电路消耗的电功率变大

答案： C 解析：由图乙可知，当冷库温度升高时，热敏电阻的阻值减小，A错误；由图甲可知，衔铁被吸下后，电铃接通，灯泡断路，即铃响灯不亮，B错误；冷库温度为 - 18℃时，由图乙可知热敏电阻的阻值为100Ω，控制电路中电流$I = \frac{U}{R} = \frac{3V}{100Ω} = 0.03A$，C正确；冷库温度降低时，由图乙可知热敏电阻的阻值变大，根据欧姆定律可知控制电路中电流变小，根据$P = UI$可知控制电路消耗的电功率变小，D错误。

11.[2024湖北武汉]如图所示是一种温度自动控制装置的原理图。制作水银温度计时在玻璃管中封人一段金属丝，“电源1”的两极分别与水银和金属丝相连。

(1)闭合开关S后,当温度达到________℃时，发热电阻就停止加热。
(2)当电磁铁中有电流通过时,若它的左端为N极,则“电源1”的________端为正极。
(3)为增强电磁铁的磁性,下列措施一定可行的是________(填序号)。
①增大“电源1”的电压
②减小“电源2”的电压
③减少电磁铁线圈匝数
④改变电磁铁中电流方向

答案：
(1)90
(2)右
(3)①

12.[2024广东]我国载人潜水器“奋斗者”号突破万米深潜。潜水器内氧气浓度过低会影响内部人员的生命安全。氧气可通过电解水的方式来制备。

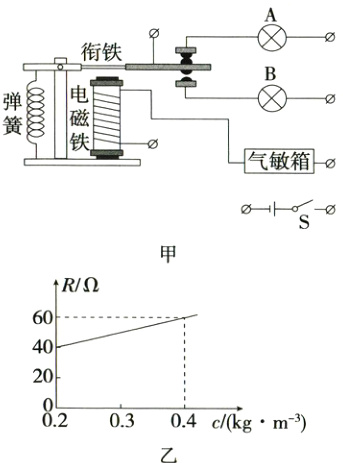

某科创小组设计了氧气浓度报警装置,其简化电路(未连接完整)如图甲所示。气敏箱可等效为一个电阻,其阻值R与氧气浓度c的关系如图乙所示。闭合开关,当氧气浓度c＞0.28kg/m³时,绿灯正常发光;当c≤0.28kg/m³时,红灯正常发光。已知电源电压及两灯的额定电压均为4.8V,电磁铁线圈的电阻忽略不计。
(1)“奋斗者”号下潜过程中,受到海水的压强变________。
(2)电解水制备氧气的过程中,电能主要转化为________能。
(3)图甲中的A灯为________(选填“红”或“绿”)灯。
(4)闭合开关S,当c = 0.28kg/m³时,通过电磁铁线圈的电流为________。
(5)请根据文中信息,用笔画线代替导线，将图甲所示电路连接完整,要求导线不能相交(∅为接线柱)。

答案：

(1)大
(2)化学
(3)绿
(4)0.1A

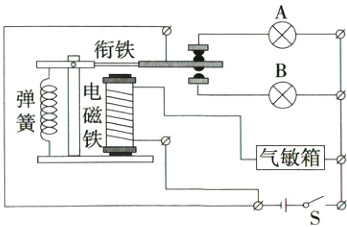

(5)如图所示

解析：
(3)由图乙可知，氧气浓度增大时，气敏电阻增大，通过电磁铁线圈的电流减小，电磁铁磁性减弱，衔铁被弹簧拉上去使A灯亮，依题意可知此时绿灯发光，即A为绿灯。
(4)由图乙，根据待定系数法，设直线方程为$R = kc + b(k≠0,b$为常数)，则有$40 = 0.2k + b$①，$60 = 0.4k + b$②，联立①②解得$b = 20(Ω)$，$k = 100[Ω/(kg·cm^{-3})]$，即：$R = 100c + 20$，当$c = 0.28kg/m^{3}$时，$R = 100×0.28 + 20 = 48(Ω)$；电磁铁线圈与气敏箱串联，通过电磁铁线圈的电流等于通过气敏箱的电流，$I = \frac{U}{R} = \frac{4.8V}{48Ω} = 0.1A$。
