《2025年5年中考3年模拟物理》

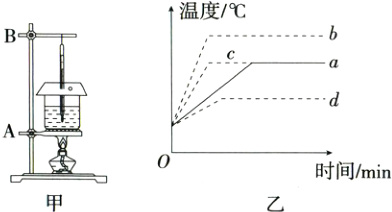

22.[2024山东枣庄改编]某实验小组用如图甲所示的实验装置探究“水沸腾前后温度变化的特点”，所用实验装置如图甲所示。

（1）安装如图甲所示装置时，应该先确定_______（选填“铁圈A”或“铁圈B”）的位置。
（2）小明记录的数据如表所示，从表格中可以看出，水在沸腾前，吸收热量，温度升高；水在沸腾过程中，吸收热量，温度_______。此时当地的大气压_______（选填“高于”“低于”或“等于”）1个标准大气压。

（3）小明根据实验数据绘制的水沸腾前后温度随时间变化的图像如图乙中的a所示，如果同组的小红减少烧杯中水的质量，水沸腾前后温度随时间变化的图像可能是图乙中的_______（选填“b”“c”或“d”）。

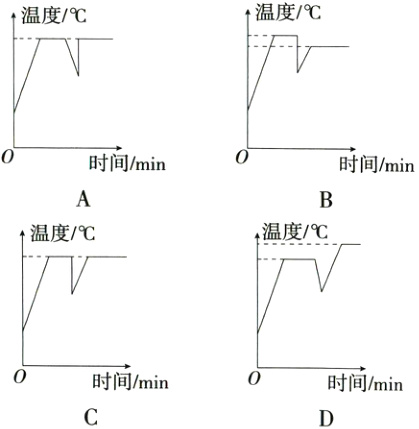

（4）星期天小明在家烧水煮饺子，当水烧开准备下饺子时，妈妈提醒他锅里的水有点少，于是小明又往锅里迅速加了一大碗水（水量比锅里少），用同样大的火直至将水再次烧开，下面能说明其整个烧水过程中温度随时间变化的图像是_______（填字母）。

答案：
(1)铁圈A　
(2)不变　低于　
(3)c　
(4)C
