1. 关于杠杆,下列说法正确的是 (
A.杠杆不能是弯曲的
B.从支点到动力作用点的距离叫作动力臂
C.从支点到阻力作用线的距离叫作阻力臂
D.作用在杠杆上的动力和阻力的方向一定相反
C
)A.杠杆不能是弯曲的
B.从支点到动力作用点的距离叫作动力臂
C.从支点到阻力作用线的距离叫作阻力臂
D.作用在杠杆上的动力和阻力的方向一定相反
答案：
C 解析:杠杆一定是硬棒,但可以是弯曲的,A错误;力臂指支点到力的作用线的距离,而不是到力的作用点的距离,故B错误,C正确;当动力和阻力作用在支点两侧时,动力和阻力的方向可能相同,D错误.故选C.

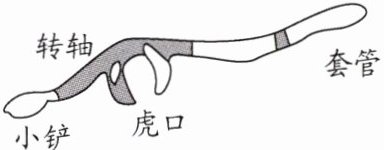

2. 如图所示的是农民拔去地里棉秆的工具,使用时,将小铲着地,用虎口夹住棉秆的下部,然后在套管上用力,棉秆就拔出来了,该农具整体视为杠杆,则支点、动力作用点、阻力作用点对应下列位置正确的是 (
A.转轴—虎口—套管
B.虎口—转轴—套管
C.小铲—虎口—套管
D.小铲—套管—虎口
D
)A.转轴—虎口—套管
B.虎口—转轴—套管
C.小铲—虎口—套管
D.小铲—套管—虎口
答案：
D 解析:将小铲着地,整个杠杆是绕着小铲转动的,故小铲为杠杆的支点;要让杠杆转动,在套管上用力,故套管为动力作用点;虎口处夹着棉秆,棉秆会对虎口处施加一个阻碍杠杆转动的力,故虎口为阻力作用点.所以支点、动力作用点、阻力作用点对应的位置分别为:小铲—套管—虎口.故D正确.
3. 回归教材 模型 如图所示,用力打开夹子过程中,标注的夹子支点、动力、阻力正确的是 (
A
)
答案：
A 解析:本题考查对杠杆五要素的理解.图中的夹子由上下可分离的两部分组成,本题研究对象是夹子上半部分构成的杠杆,使用夹子时手用力捏则夹子的上半部分可以绕中间的接触点O转动,故杠杆的支点在夹子上下两部分的接触点O处,人的手指对夹子尾部的力是动力,以支点为中心,动力方向沿顺时针,反“C”形的弹性钢丝对夹子头部的力是阻力,以支点为中心,方向沿逆时针,故A正确,BCD错误.故选A.
规律总结：要使杠杆平衡,动力和阻力使杠杆转动的效果必须相反,以支点为中心,动力和阻力的方向需一个沿顺(逆)时针,另一个沿逆(顺)时针;如果支点在动力和阻力的中间,则动力和阻力可以同向(此处不是转动方向),如果支点在动力和阻力的外侧,则动力和阻力可以反向.
规律总结：要使杠杆平衡,动力和阻力使杠杆转动的效果必须相反,以支点为中心,动力和阻力的方向需一个沿顺(逆)时针,另一个沿逆(顺)时针;如果支点在动力和阻力的中间,则动力和阻力可以同向(此处不是转动方向),如果支点在动力和阻力的外侧,则动力和阻力可以反向.
4. 如图所示,小毅在硬棒D点沿DX方向用大小为$F_1$的力撬起石块a,此时硬棒的支点是
C
点;若小毅在硬棒D点沿DY方向用大小为$F_2$的力撬起石块a,此时硬棒的支点是A
点.(均填“A”“B”或“C”)
答案：
C A 解析:由图可知,当沿DX方向用力撬石块a时,杠杆围绕C点转动,因此C是硬棒的支点.当沿DY方向用力撬石块a时,杠杆围绕A点转动,因此A是硬棒的支点.
5. 用如图所示的“开瓶起子”开瓶盖,A、B两点中
A
点是支点,开瓶盖时应在C点施加向上
(填“向上”或“向下”)的力.
答案：
A 向上 解析:用如题图所示的“开瓶起子”开瓶盖,A、B两点中A点是支点,该点是起子绕着转动的固定点;B点是阻力的作用点,起子在该点受到的力向下;开瓶盖时在C点处施加向上的动力.

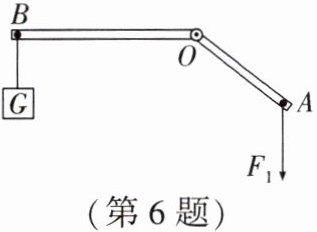

6. (2023·南通中考)如图,杠杆AOB保持静止,O为支点,请作出动力$F_1$的力臂$l_1$和阻力$F_2.$
答案：
6. 如图所示
6. 如图所示
7. 如图所示,作出铡刀的两个力臂,并标明$l_1$和$l_2.($保留作图痕迹)
答案：
7. 如图所示
7. 如图所示

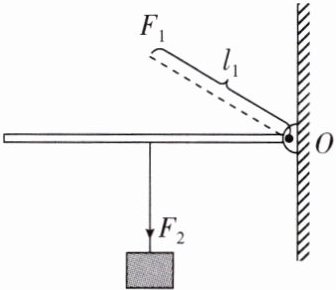

8. (2024·苏州外国语学校月考)如图所示,杠杆在力$F_1、$$F_2$的作用下处于静止状态$,l_1$是力$F_1$的力臂,请在图中作出$F_2$的力臂$l_2$和力$F_1$的示意图.
答案：
8. 如图所示
8. 如图所示
