《2025年配套综合练习甘肃九年级物理全一册人教版》

8. $1kW\cdot h$的电能可供下列用电器正常工作时间最长的是(A)。
A.节能灯
B.电饭煲
C.电视机
D.电烤箱

答案： A

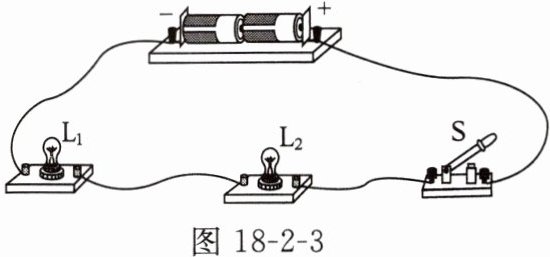

9. 图18-2-3中,小灯泡$L_{1}$、$L_{2}$的额定电压相同。闭合开关后,发现$L_{1}比L_{2}$亮,忽略温度对灯丝电阻的影响。下列分析正确的是(C)。

A.$L_{1}的额定功率比L_{2}$的额定功率大
B.$L_{1}两端电压比L_{2}$两端电压小
C.$L_{1}的电阻比L_{2}$的电阻大
D.通过$L_{1}的电流比通过L_{2}$的电流小

答案： C

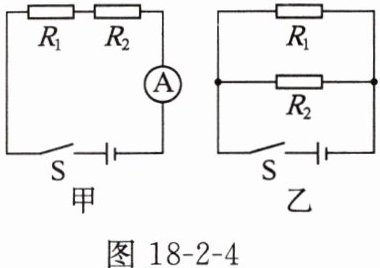

10. 已知$R_{1}= 2\Omega $,$R_{2}= 3\Omega $,琴琴同学分别按图18-2-4甲和图18-2-4乙两种方式将两电阻连接在一起,两图中电源电压相同。则(C)。

A.图甲中$R_{1}与R_{2}的电流比I_{1}:I_{2}= 2:3$
B.图乙中$R_{1}与R_{2}的电压比U_{1}:U_{2}= 3:2$
C.图甲与图乙的总功率比$P_{1}:P_{2}= 6:25$
D.图甲与图乙的总功率比$P_{1}:P_{2}= 25:6$

答案： C

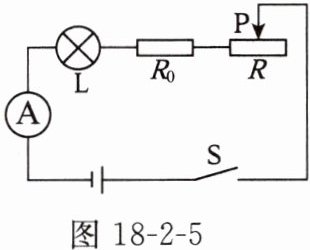

11. 图18-2-5为模拟调光灯电路,电源电压恒为$9V$,滑动变阻器R标有“$20\Omega $ $1A$”字样,电流表选用“$0\sim 0.6A$”的测量范围,当滑片P移至中点时,小灯泡恰好正常发光,已知小灯泡上标有“$3V$ $0.9W$”字样(忽略温度对灯丝电阻的影响)。为保证电路安全,下列选项正确的是(C)。

A.滑动变阻器阻值的变化范围为$5\sim 20\Omega $
B.定值电阻的阻值为$20\Omega $
C.电流表示数变化的范围为$0.225\sim 0.3A$
D.小灯泡的最小功率为$0.675W$

答案： C

12. 在“测量小灯泡额定功率”的实验中,小灯泡额定电压为$2.5V$,电源电压为$4.5V$,滑动变阻器标有“$20\Omega $ $1A$”字样。

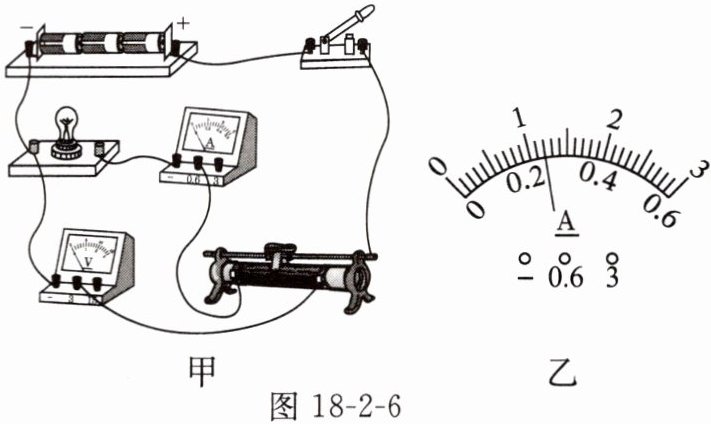

(1)如图18-2-6甲所示电路,有一根导线连接错误,请在错误的导线上打“×”,用笔画线代替导线将电路连接正确。

(2)连接电路时,开关应______,试触时发现,电压表无示数,电流表有示数,小灯泡发光,则电压表发生了______故障。
(3)纠正错误后继续进行实验,移动滑动变阻器滑片,电压表示数为$2.5V$时,电流表示数如图18-2-6乙所示,示数为______$A$,小灯泡额定功率为______$W$。
(4)利用原有电路,将小灯泡替换为定值电阻($5\Omega $、$10\Omega $、$15\Omega $、$20\Omega 和25\Omega $各一个)探究电流和电阻关系,为了能完成实验,控制电压表示数可能是______。
A. $1.7V$
B. $2.2V$
C. $2.7V$

答案：

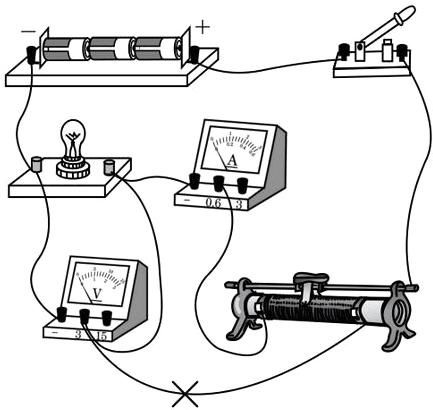

(1)如图
(2)断开 断路
(3)0.24 0.6
(4)C
