《2025年配套综合练习甘肃九年级物理全一册人教版》

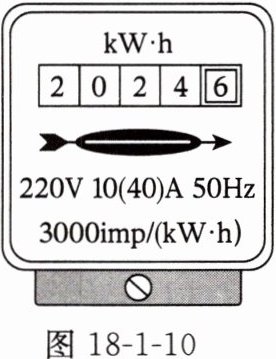

14. 如图 18 - 1 - 10 所示,小欣同学家电能表 4 月底的示数是2024.6kW·h；若关闭家中其他用电器,只有电热水壶工作,电能表的指示灯闪烁 300 次时,刚好将 1.2kg 水从 20℃加热到 80℃,则该电热水壶的加热效率为84%。$[c_{水}= 4.2×10^3 J/(kg·℃)]$

答案： 2 024.6 84

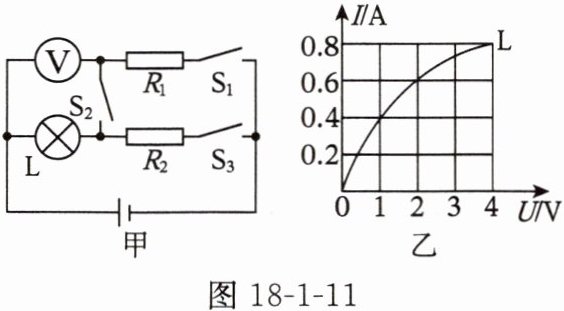

15. 如图 18 - 1 - 11 甲所示,电源电压恒定不变$,R_1 $的阻值为 10Ω,图 18 - 1 - 11 乙是通过小灯泡 L 的电流与电压关系的图像。当只闭合$ S_1、$$S_2 $时,电压表示数为 2V,通过小灯泡的电流为0.6A,电源电压为8V；当只闭合$ S_2、$$S_3 $时,电压表示数为 4V,电路在 1min 内消耗的电能为384J。

答案： 0.6 8 384

16. 有一块手机用的电池,上面标明电压为 3.7V,容量为 4 000mA·h,它充满电后储存的电能大约为(A)。
$A. 5.3×10^4 J$
$B. 5.3×10^7 J$
C. 14.8 J
D. 14.8kW·h

答案： A

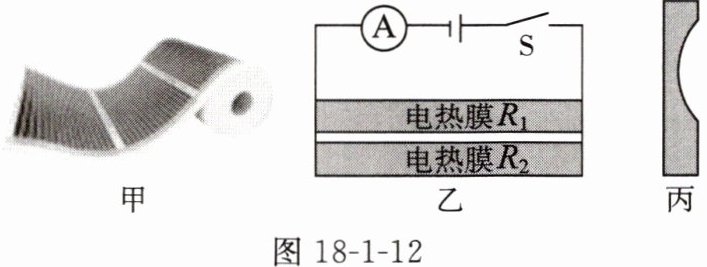

17. 图 18 - 1 - 12 甲为碳纤维电热膜,常作为地暖必备材料广泛应用于建筑领域。某跨学科实践小组利用图 18 - 1 - 12 乙所示电路对其进行探究,将两条长方形电热膜贴在绝缘材料上。已知电热膜$ R_1 = 2R_2 = 60Ω,$电源两端电压为 12V。下列说法正确的是(B)。

A.电热膜$ R_1 $两端的电压为 6V
B.通过电热膜$ R_1 $的电流为 0.2A

$C.R_1 $与$ R_2 $消耗的电能之比为 2:1
D.若电热膜$ R_2 $磨损为图 18 - 1 - 12 丙所示的形状,且电流表示数为 0.5A,则此时$ R_2 = 120Ω$

答案： B
