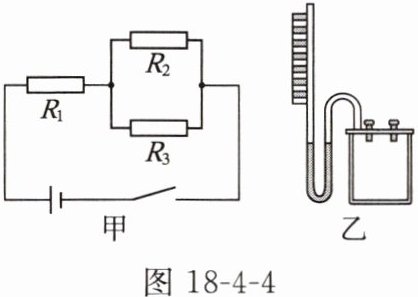

13. 小明为了探究电流产生的热量与电流大小的关系,利用阻值相等的电阻丝$R_1、$$R_2、$$R_3,$设计了如图18-4-4甲所示电路,将电阻丝$R_3$和$R_{1}$(选填$“R_1”$或$“R_2”)$分别放在如图18-4-4乙所示的两个相同装置中,通过观察U形管中____液面高度差来比较电阻丝产生热量的多少；通过实验分析可知,当电阻和通电时间相同时,通过电阻的电流越大,这个电阻产生的热量越____多。

答案： $R_{1}$ 液面高度差 多

14. 图18-4-5是一个便携式电风扇,已知其上标有“3.6 V 1.8 W”字样,电动机线圈的阻值为1Ω,则该电风扇正常工作时的电流为0.5A,正常工作1 min线圈产生的热量为15J。

答案： 0.5 15
