《2025年配套综合练习甘肃九年级物理全一册人教版》

20. 探究串联电路中电流的特点
(1)猜想：由于用电器耗电,电流流过用电器会减小。

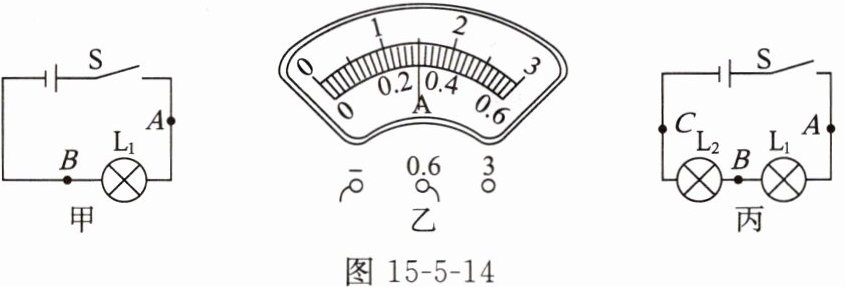

(2)按图15-5-14甲接好电路,闭合开关后发现灯不亮。为了找出原因,先断开开关,然后将另一个灯泡接在A、B两点间,闭合开关发现灯泡发光,说明$L_1$有可能断路(选填“断路”或“短路”)。
(3)排除故障后,用电流表测出A点电流,如图15-5-14乙所示,则Iₐ=0.3A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯泡,重复上述实验,都得到相同结论。由此判断猜想是错误的。
(4)为进一步得出两个灯泡串联时电流的规律,小明按图15-5-14丙连接电路,测量A、B、C三点的电流,得出Iₐ= Iᵦ= Ic；小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程：因为I_A=I_B，I_B=I_C，所以I_A=I_B=I_C。

答案：
(2)断路
(3)0.3　错误
(4)因为I_A=I_B，I_B=I_C，所以I_A=I_B=I_C
