《2025年配套综合练习甘肃九年级物理全一册人教版》

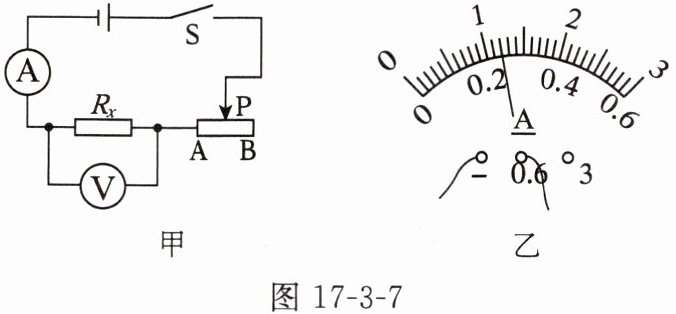

10. 实验小组利用图17-3-7甲所示的电路测量未知电阻Rₓ的阻值。
(1)连接电路时,开关应处于断开状态。
(2)闭合开关前,应将滑动变阻器的滑片P置于B端。
(3)当电压表示数为2.4V时,电流表示数如图17-3-7乙所示,则通过Rₓ的电流为0.24A,此次测得Rₓ的阻值为10Ω。
(4)为了减小误差,改变滑动变阻器滑片P的位置,多次测量电压及电流的值,根据每次测量的数据算出电阻,最后求出Rₓ的平均值。

答案：
(1)断开
(2)B
(3)0.24 10

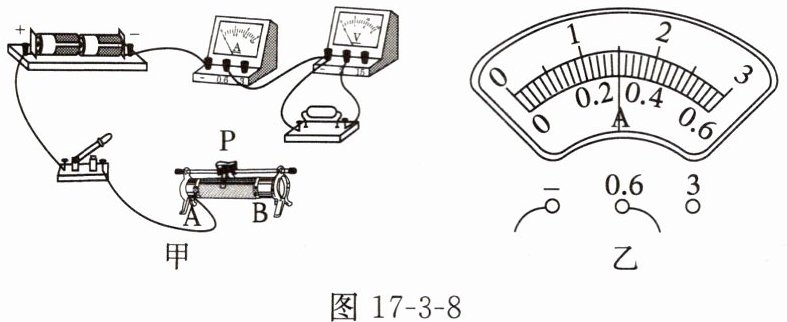

11. 实验室里有一个标识不清的定值电阻,小亮设计实验进行测量(电源为两节干电池)。
(1)根据公式______可知,通过对电流和电压的测量来间接测出定值电阻的阻值,请用笔画线代替导线将图17-3-8甲的电路连接完整(导线不得交叉)。
(2)连接电路时,开关应______,滑动变阻器的滑片P应放在______(选填“A”或“B”)端。闭合开关,电压表示数接近电源电压,电流表无示数,经检查电流表及各接线处均完好,则电路的故障可能是______。
(3)排除故障后闭合开关,移动滑片使电压表示数为2.4V,电流表示数如图17-3-8乙所示,为______A,则电阻为______Ω,小亮把该数据作为本实验的最终结果,请你做出评价或建议：______。

答案：

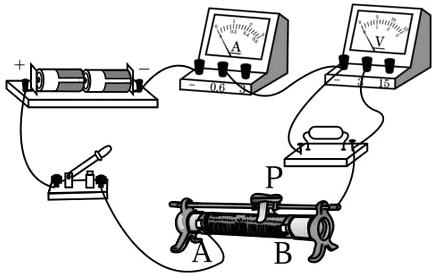

(1)$R=\frac{U}{I}$ 电路连接如图所示

(2)断开 B 定值电阻断路
(3)0.3 8 只测量一次数据就得出了未知电阻的阻值，误差较大
