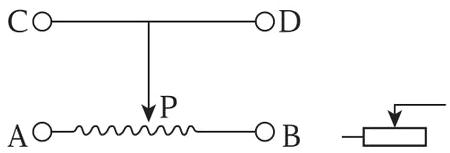

1. 如图 16-4-1 所示的元件叫____,原理图是____,电路符号是____。

答案：
滑动变阻器

2. 某个滑动变阻器上标有“20 Ω,1 A”的字样,“20 Ω”指滑动变阻器的最大阻值是20Ω,“1 A”指滑动变阻器允许通过的最大电流为1A。滑动变阻器与用电器串联时,闭合开关前,滑片应处于阻值最大位置,这样做的目的是保护电路。

答案： 滑动变阻器的最大阻值是20Ω，滑动变阻器允许通过的最大电流为1A。阻值最大，保护电路。

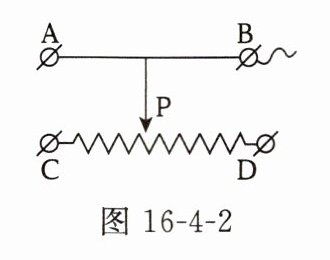

3. 如图 16-4-2 所示,电路中一根导线已经与滑动变阻器的 B 接线柱连接,当滑动变阻器的滑片 P 向左移动时,要使滑动变阻器接入电路中的电阻变小,另一根导线应与滑动变阻器的C(选填“A”“C”或“D”)接线柱连接,滑动变阻器是通过改变电阻丝的长度来改变电阻的大小。

答案： C 长度

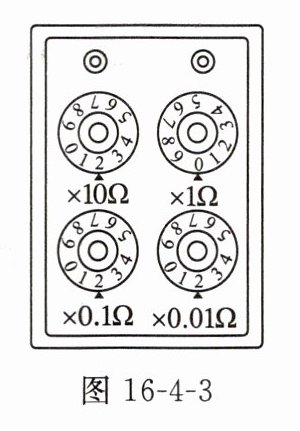

4. 电阻箱是电学实验中的常用器材。如图 16-4-3 所示,该电阻箱的读数为20.22Ω。

答案： 20.22

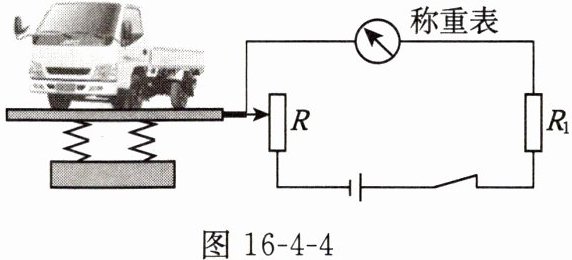

5. 某高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图 16-4-4 所示的模拟计重秤原理图。称重表相当于一个电流表,当车辆越重时,称重表的示数越大。

答案： 电流表 大
