《2025年配套综合练习甘肃九年级物理全一册人教版》

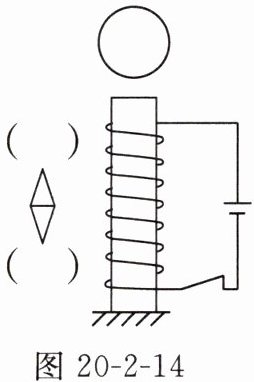

17. 某款磁悬浮玩具的电路原理图如图20-2-14所示。闭合开关,磁性小球悬停在空中,一小磁针静止于螺线管左侧,不考虑小磁针与磁性小球间的相互作用。
(1)将小磁针“N”“S”极填入括号中。
(2)画出磁性小球的受力示意图。

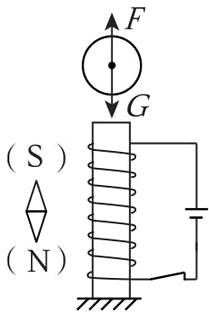

答案：
如图

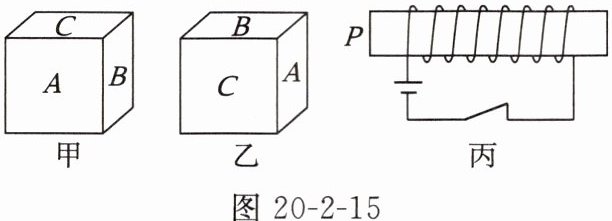

18. 小明捡到一块废弃的正方体磁体,为了探测其磁极性,他将相邻的三面分别用A、B、C标记,然后放在透明的塑料袋里,用细线悬挂起来。第一次将磁体按图20-2-15甲所示放置在塑料袋中,确保C面向上,结果A、B面在任意方向均可静止。第二次将磁体按图20-2-15乙所示放置在塑料袋中,结果磁体静止时总是C面朝南。

根据以上操作,请你帮助小明推断：
(1)A、B、C三面中,C是磁极所在面。
(2)该面对应的磁极是S极。
(3)为了进一步判断其磁极,将图20-2-15丙所示的通电螺线管P端靠近上述磁极面,它们之间将相互吸引。

答案：
(1)C　
(2)S　
(3)吸引
